案例第一题一某公司计划在骨干网络上建立静态MPLS（20分）

阅读以下说明，回答问题。

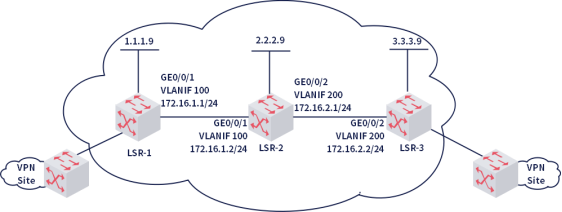

【说明】【8.3】某公司计划在骨干网络上建立静态MPLS，以便部署L2VPN或者L3VPN业务。其网络拓扑结构如下图所示。

【问题1】（6分）

MPLS基于（1）进行转发，进行MPLS标签交换和报文转发的网络设备称为（2），构成MPLS域（MPLS Domain）。位于MPLS域边缘、连接其他网络的LSR称为（3），区域内部的LSR称为核心LSR（Core LSR），IP报文进入MPLS网络时，MPLS入口设备分析IP报文的内容并为其添加合适的标签，所有MPLS网络中的LSR根据标签转发数据，当该IP报文离开MPLS网络时，标签由出口LER弹出。

IP报文在MPLS网络中经过的路径称为（4），LSP是一个单向路径，与数据流的方向一致。LSP的入口LER称为（5）；位于LSP中间的LSR称为中间节点（Transit）；LSP的出口LER称为（6）。一条LSP可以有0个、1个或多个中间节点，但有且只有一个入节点和一个出节点。

（1）~（6）备选答案：

A. 标签交换路由器LSR（Label Switching Router）

B. 标签交换路径LSP（Label Switched Path）

C. 标签

D. 入节点（Ingress）

E.边缘路由器LER（Label Edge Router）

F.出节点（Egress）

【问题2】

上图中，骨干网络中已完成路由协议配置，各个节点之间可以互通。下面是为该网络配置静态MPLS的代码，请将下面的配置代码补充完整。

#使能LSR-1及各接口的MPLS功能

[LSR-1]mpls（7）1.1.1.9

[LSR-1]（8）

[LSR-1-mpls]quit

[LSR-1]interface（9）100

[LSR-1-Vlanif100]mpls

[LSR-1-Vlanif100]quit

#创建从LSR-1到LSR-3的静态LSP

[LSR-1]static-lsp ingress LSPl destination 3.3.3.9 32 nexthop 172.16.1.2（10）20

[LSR-2]static-lsp transit LSP1 incoming-interface vlanif 100 in-label（11）nexthop 172.16.1.2 out-label（12）

[LSR-3]static-lsp egress LSPl incoming-interface vlanif 200（13）40

#创建从LSR-3到LSR-1静态LSP

[LSR-3]static-lsp ingress LSP2 destination 1.1.1.9 32 nexthop 172.16.1.1 out-label 30

[LSR-2]static-lsp transit LSP2 incoming-interface vlanif 200 in-label（14）nexthop 172.16.1.1 out-label（15）

[LSR-1]static-lsp egress LSP2 incoming-interface vlanif 100 in-label 60
