试题四（20分）阅读以下说明,回答问题,将解答填入对应的解答栏内。

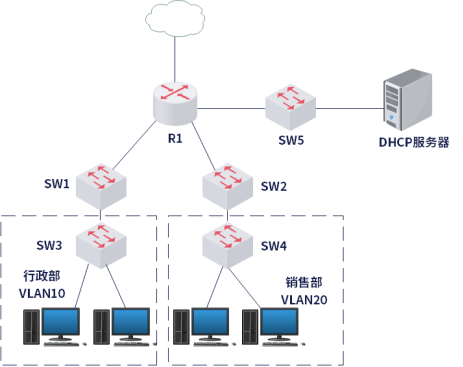

某单位网络拓扑如下图所示。SW1、SW2为核心层交换机，PC网关配置在核心层，SW3-SW4为接入层交换机,行政部PC划为vlan10,销售部PC划为vlan20。

【问题1】（4分）

要求实现骨干链路冗余，需要在哪些设备之间增加连线？增加连线后还需要配置什么避免形成二层环路?

【问题2】（4分）

要求vlan10的网关默认配置在SW1上，vlan20的网关默认配置在SW2上，当SW1或SW2任意一台设备故障后，不影响PC访问网关，请写出配置要点。

【问题3】（4分）

要求配置PC能通过DHCP服务器正常获取IP地址，请写出配置要点。

【问题4】（4分）

为加强终端PC安全防护，要求各PC均不能互访，请写出配置要点。

【问题5】（4分）

请按照IP地址最小范围规划要求完成下表。

【参考答案】

【问题1】：要求实现骨干链路冗余，需要在SW1与SW2之间、SW3与SW2之间、SW4与SW1之间增加连线；增加连线后还需要配置生成树协议避免形成二层环路。

【问题2】：在SW1和SW2的VLANIF10接口上配置VRRP组，将SW1的VLANIF10接口设置为VLAN10的VRRP主网关，SW1的VLANIF10接口设置为VLAN10的VRRP备用网关；同时在SW1和SW2的VLANIF20接口上配置VRRP组，将SW2的VLANIF20接口设置为VLAN20的VRRP主网关，SW1的VLANIF20接口设置为VLAN20的VRRP备用网关；将VLAN10和VLAN20的主机的默认网关设置为对应的VRRP虚拟网关IP地址。

【问题3】：在DHCP服务器上为VLAN10和VLAN20的子网创建2个作用域；将SW1和SW2的VLANIF10和VLANID20接口上配置DHCP中继，用于将接收到的DHCP发现和DHCP请求的广播报文进行单播转发到DHCP服务器；通过配置静态路由或动态路由协议实现内网的路由可达。

【问题4】：在接入层交换机上使用port-isolate mode all命令启用端口隔离功能，实现端口的二层和三层隔离功能，然后在连接主机的接口配置port-isolate enable group 1将接口添加到端口隔离组中。在SW1和SW2上通过ACL或策略路由实现拒绝VLAN10和VLAN20之间的互访。

【问题5】：

（1）10.0.1.129~10.0.1.158

（2）224

（3）10.0.1.193~10.0.1.254

（4）26

需要注意的是，本题中的可用地址范围建议IP规划的理论可用地址范围来写，不考虑网关IP地址的情况，因为如果要考虑的话，还需要考虑VRRP协议中的VLANIF接口IP地址，这些地址可以通过DHCP中配置排除IP地址段来实现不分配给主机。
