试题一（共 20 分）

阅读以下说明，回答问题 1 至问题 3，将解答填入答题纸的对应栏内。

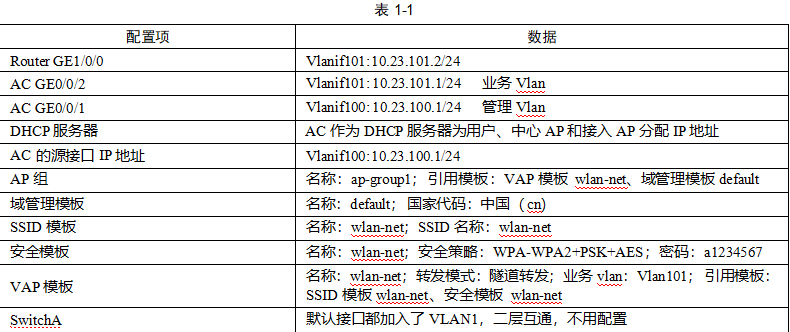

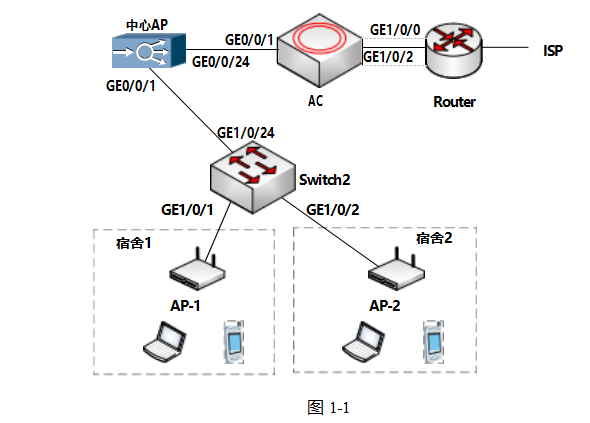

【说明】某校园社区 WLAN 网络拓扑结构如图 1-1 所示， 数据规划内容见表 1-1。该网络采用敏捷  分布式组网在每个宿舍部署一个 AP，AP 连接到中心 AP，所有 AP 和中心 AP 统一由AC 进行集中管理。 为每个宿舍提供高质量的 WLAN 网络覆盖。

【问题 1】（10 分）

1． 补充命令片段的配置

Router 的配置文件

[Huawei]sysname Router

[Router] vlan batch （1）

[Router]interface gigabitethernet 1/0/0

[Router-gigabitethernet1/0/0]port link-type trunk

[Router-gigabitethernet1/0/0]port trunk allow-pass vlan 101 [Router-gigabitethernet1/0/0]quit

[Router]interface vlanif 101

[Router-Vlanif101] ip address （2）  [Router-Vlanif101]quit

2 ．AC 的配置文件

#配置 AC 和其他网络设备互通 [Huawei]sysname （3）

[AC] vlan batch 100 101

[AC]interface gigabitethernet0/0/1

[AC-gigabitethernet0/0/1]port link-type trunk

[AC-gigabitethernet0/0/1]port trunk pvid vlan 100

[AC-gigabitethernet0/0/1] port trunk allow-pass vlan 100 [AC-gigabitethernet0/0/1]port-isolate  （4）

[AC-gigabitethernet0/0/1]quit

[AC]interface gigabitethernet0/0/2

[AC-gigabitethernet0/0/2]port link-type trunk

[AC-gigabitethernet0/0/2] port trunk allow-pass vlan 101

[AC-gigabitethernet0/0/1] quit #配置中心 AP 和 AP 上线

[AC]wlan

[AC-wlan-view]ap-group name ap-group1 [AC-wlan-ap-group-ap-group1]quit

[AC-wlan-view]regulate-domain-profile name default

[AC-wlan-regulate-domain-default]country-code （5）

[AC-wlan-regulate-domain-default]quit

[AC-wlan-view]ap-group name ap-group1

[AC-wlan-ap-group-ap-group1]regulatory-domain-profile （6）

Warning：Modifying the country code will clear channel ，power and antenna gain configuration of radio and reset the ap， Continue？[Y/N] Y

[AC-wlan-ap-group-ap-group1]quit [AC-wlan-view]quit

[AC]capwap source interface （7）  [AC]wlan

[AC-wlan-view]ap auth-mode mac-auth

[AC-wlan-view]ap-id o ap-mac 68a8-2845-62fd //中心 ap 的 MAC 地址 [AC-wlan-ap-0]ap-name central_AP

Warning：This operation may cause AP reset 。Continue:[Y/N]y [AC-wlan-ap-0]ap-group ap-group1

Warning：This operation may cause AP reset 。If the country code changes, it will clear channel, power and antenna gain

configurations of the radio, Whether to Continue:[Y/N]y #配置业务参数

[AC-wlan-view]security-profile name wlan-set

[AC-wlan-sec-prof-wlan-set]security wpa-wpa2 psk pass-phrase （8）  aes [AC-wlan-sec-prof-wlan-set]quit

[AC-wlan-view]ssid-profile name wlan-net [AC-wlan-ssid-prof-wlan-set]ssid （9）   [AC-wlan-ssid-prof-wlan-set]quit

[AC-wlan-view]vap-profile name wlan-net

[AC-wlan-vap-prof-wlan-set]forward-mode tunnel

[AC-wlan-vap-prof-wlan-set]service-vlan vlan-id   （10）  [AC-wlan-vap-prof-wlan-set]security-profile wlan-net

[AC-wlan-vap-prof-wlan-set]ssid-profile wlan-net

[AC-wlan-vap-prof-wlan-set]quit

[AC-wlan-view]ap-group name ap-group1

[AC-wlan-ap-group-ap-group1]vap-profile wlan-net wlan 1 radio 0 [AC-wlan-ap-group-ap-group1]vap-profile wlan-net wlan 1 radio 1 [AC-wlan-ap-group-ap-group1]quit

【问题 2】（6 分）

上述网络配置命令中， AP 的认证方式是 （11）   方式，通过配置 （12）   实现统一配置。

（11） 、（12）备选答案：

A ．MAC                              B． SN                                C ．AP 地址                 D ．AP 组

将 AP 加电后，执行 （13）   命令可以查看到 AP 是否正常上线。

（13） 备选答案：

A． display ap all                 B． display vap ssid

【问题 3】（4 分）

1． 组播报文对无线网络空口的影响主要是 （14）   ， 随着业务数据转发的方式不同，组播报文的 抑制分别在 （15）   和  （16）   配置。

2． 该网络 AP 部署在每一间宿舍的原因是 （17）  。
