试题一（20分）

阅读以下说明，回答问题1至问题3，将解答填入答题纸对应的解答栏内。

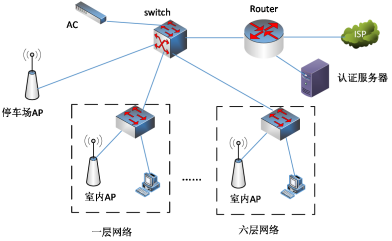

【说明】某单位由于业务要求，在六层的大楼内同时部署有线和无线网络，楼外停车场部署无线网络。网络拓扑如图1-1 所示。

【问题1】（8分）

1．该网络规划中，相较于以旁路方式部署，将AC直连部署存在的问题是（1），相较于部署在核心层，将AC部署在接入层存在的问题是（2）。

2．在不增加网络设备的情况下，防止外网用户对本网络进行攻击，隐藏内部网络的NAT策略通常配置在（3）。

（3）备选答案：A．AC B．Switch C．Router

3．某用户通过手机连接该网络的WIFI信号，使用WEB页面进行认证后上网，则该无线网络使用的认证方式是（4）认证。

（4）备选答案：A．PPPoE B．Portal C．IEEE 802.1x

【问题2】（8分）

1．若停车场需要部署3个相邻的AP，在进行2.4GHz频段规划时，为避免信道重叠可以采用的信道是 （5） 。

（5）备选答案：A．1、4、7 B．1、6、9 C．1、6、11

2．若在大楼内相邻的办公室共用1台AP会造成信号衰减，造成信号衰减的主要原因是 （6） 。

（6）备选答案：A．调制方室 B．传输距离 C．设备老化 D．障碍物

3．在网络规划中，对AP供电方式可以采取 （7） 供电或DC电源适配器供电。

4．在不考虑其他因素的情况下，若室内AP区域信号场强>-60dBm，停车场AP区的场强>-70dBm,则用户在 （8） 区域的上网体验好。

【问题3】（4分）

在结构化布线系统中，核心交换机到楼层交换机的布线通常称为 （9） ，拟采用50/125微米多模光纤进行互连，使用1000Base-SX以太网标准，传输的最大距离约是 （10） 米。

（9）备选答案：A．设备间子系统 B．管理子系统 C．干线子系统

（10）备选答案：A．100 B．550 C．5000

【问题1】（8分）参考答案

（1）存在单点故障和性能瓶颈。

（2）不能很好地利用AC的NAT、HDCP功能。性能差，稳定性不好，其他区域的站点访问距离远，效率低。

（3）C

（4）B

试题解析

直连部署的设备通常会在网络的主干线路上，这种部署方式存在单点故障的问题，如因为AC所控制的所有AP的转发数据都要通过AC，容易使得AC成为性能瓶颈。相当一部分支持直连部署的设备，在设备出现故障时都有可让数据直通的功能。

如果将AC部署在接入层设备上，往往由于接入层设备性能较差，稳定性不好，也不会配置冗余的电源、线路等提升可靠性的条件，因此可能导致无线网络瘫痪。将AC接在接入层设备上不能很好的利用AC本身的NAT和其他一些功能。另外，位于其他区域的接入层工作站访问AC时，需要通过核心层再连接到接入层，然后再到AC，这样，访问的路径就比较远，效率较低。

在不增加网络设备的前提下，要防止外网用户对本网络进行攻击，路由器是内外网衔接的门户，在路由器上配置NAT策略，内部所有主机的私有IP经过地址转换后，对外网显示的只是一个公网IP或者是一段公网IP，从而实现了对内部网络的隐藏。

“使用web页面进行认证后上网”，可见这是一种基于web portal的认证方式，这种方式最大的特点是不需要安装专门的认证客户端，而是通过浏览器把访问页面强制定位到web认证页面。

【问题2】（8分）参考答案

（5）C   （6）D   （7）POE   （8）室内

试题解析

无线局域网通常有11个或13个信道，在进行无线网络覆盖时，为了避免信道之间相互干扰，通常采用的信道分配方式是1、6、11信道交替使用。

无线信号采用的载频为2.4Ghz或5Ghz，频率相对比较高，信号的波长比较短，因此在穿透障碍物时容易造成严重的信号衰减，大楼内相邻的办公室公用一台AP，AP发出的信号会因为墙壁的阻隔造成比较严重的信号衰减。

目前的无线网络部署中，对AP的供电可以采用POE（Power Over Ethernet）方式或DC电源适配器方式。

无线信号场强的基本单位是dBm(decibel relative to one milliwatt)，一般信号强度在-30~-120dBm之间。值越小，信号越好。

【问题3】（4分）参考答案

（9）C   （10）B

试题解析  结构化布线系统中，核心交换机到楼层交换机的布线通常称为干线子系统。干线子系统主要用于连接设备间的核心交换机和楼层交换机。1000Base-SX标准使用的波长为850nm，根据不同的纤芯内径/包层后外径，又分为62.5/125μm多模光纤和50/125μm多模光纤。62.5/125μm多模光纤的最大传输距离为220m，50/125μm多模光纤的最大传输距离为550米。
