1.【问答题】
试题四（15分）
阅读以下说明，回答问题1至问题2，将解答填入答题纸对应的解答栏内。

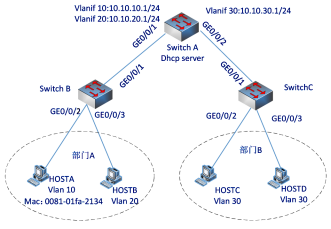

【说明】某公司办公网络拓扑结构如图4-1所示，其中，在交换机Switch A上启用DHCP为客户端分配IP地址。公司内部网络采用基于子网的VLAN划分。
【问题1】（5分）
公司业务特点是，大部分工作人员无固定工位，故公司内部网络采用基于子网划分VLAN，并采用DHCP策略VLAN功能为客户端分配IP地址。请根据以上描述，填写下面的空白。
DHCP策略VLAN功能可实现新加入网络的主机与DHCP服务器之间DHCP报文的互通，使新加入网络的主机通过DHCP服务器获得合法IP地址及网络配置等参数。
在基于子网划分VLAN的网络中，如果设备收到的是Untagged 帧，设备将根据报文中的 （1） ，确定用户主机添加的VLAN ID。新加入网络的主机在申请到合法的IP地址前采用源IP地址 （2） 进行临时通信，此时，该主机无法加入任何VLAN，设备会为该报文打上接口的缺省VLAN ID （3） 。由于接口的缺省VLAN ID与DHCP服务器所在VLAN ID不同，因此主机不会得到IP地址及网络配置等参数配置信息。DHCP策略VLAN功能可使设备修改收到的DHCP报文的 （4） VLAN Tag, 将VLAN ID设置为 （5） 所在VLAN ID，从而实现新加入网络的主机与DHCP服务器之间DHCP报文的互通，获得合法的IP地址及网络配置参数。该主机发送的报文可以通过基于子网划分VLAN的方式加入对应的VLAN。
（1）～（5）备选答案：
A．255.255.255.255 B．内层 C．外层 D．源IP地址
E．DHCP服务器 F．1 G．0.0.0.0 H．源MAC地址
I．1023
【问题2】（10分）
根据业务要求，在部门A中，新加入的MAC地址为0081-01fa-2134，主机HOST A需要加入VLAN 10并获取相应IP地址配置，连接在交换机Switch B的GE0/0/3接口上的主机需加入VLAN 20并获取相应IP地址配置。部门B中的所有主机应加入VLAN 30并获取相应IP地址配置。
请根据以上要求，将下面配置代码的空白部分补充完整。
1．在Swich A上配置VLAN 30的接口地址池功能
#在Switch A上创建VLAN，并配置VLANIF接口的IP地址。
[HUAWE] sysname SwitchA
[SwitchA] （6） enable
[SwitchA] vlan batch 10 20 30
[SwitchA] interface vlanif 30
[SwitchA-Vlanif30] ip address （7） 24
[SwitchA-Vlanif30] quit
[SwitchA] interface vlanif 30
[SwitchA-Vlanif30] dhcp select （8） //使能 VLANIF接口地址池
[SwitchA-Vlanif30] quit
[SwitchA] interface gigabitethernet 0/0/2 //配置接口加入相应VLAN
[SwitchA-GigabitEthernet0/0/2] port link-type （9）
[SwitchA-GigabitEthernet0/0/2] port trunk allow pass vlan 30
[SwitchA-GigabitEthernet0/0/2] quit
//VLAN 10和VLAN 20的配置略
2．在SwitchC上与主机HostC和HostD相连的接口GE0/0/2配置基于子网划分VLAN功能，并配置接口为Hybrid Untagged类型。
[HUAWEI]sysname SwitchC
[SwitchC]dhcp enable
[SwitchC]vlan batch 30
[SwitchC]interface （10）
[SwitchC-GigabitEthernet0/0/1] port link-type trunk
[SwitchC-GigabitEthernet0/0/1] port trunk allow pass vlan 30
[SwitchC-GigabitEthernet0/0/1] quit
[SwitchC] inerface gigabitethernet 0/0/2
[SwitchC-GigabitEthernet0/0/2] （11） enable
[SwitchC-GigabitEthernet0/0/2]port （12） untagged vlan30
[SwitchC-GigabitEthernet0/0/2]
//SwitchB基于子网划分VLAN配置略
3．在SwitchB上分别配置基于MAC地址和基于DHCP策略的VLAN功能
[SwitchB]vlan 10
[SwitchB vlan 10]ip-subnet-vlan ip 10.10.10.1 24
[SwitchB vlan 10]dhcp policy-vlan （13）
[SwitchB vlan 10]quit
[SwitchB]vlan 20
[SwitchB-vlan 20]ip-subnet-vlan ip 10.10.20.1.24
[SwitchB-vlan 20]dhcp policy-vlan （14） gigabitethernet0/0/3
[SwitchB-vlan 20]quit
4．在SwitchC上配置普通的DHCP策略VLAN功能
[SwitchC]vlan 30
[SwitchC-vlan 30]ip-subnet-vlan ip 10.10.30.1.24
[SwitchC-vlan 30]dhcp policy-vlan （15）
[SwitchV-vlan 30]quit
（6）～（15）备选答案：
A．port B．dhcp C．interface
D．mac-address E．ip-subnet-vlan F．generic
G．10.10.30.1 H．hybrid I．trunk
J．gigabitethernet0/0/1
