2012公路造价师考试案例分析真题6:桥梁预算

　　桥梁预算

　　为跨越无水的山区大峡谷而修建一座双塔双索面混凝土斜拉桥，桥梁全长456m,桥梁布置为 121+214+121m,桥梁宽度24.5m,索塔高140m。主梁采用单箱双室三向预应力混凝土结构。0号块长20m,中跨和边跨合拢段长度均为 2m,边跨现浇段长13m。0号块和边跨现浇段均采用钢管桩支架，支架下部高度40m,采用Φ60cm钢管(钢管延米质量88.73kg),上部为贝雷梁搭设的平台，高度2m，全桥主梁共划分64个节段，每节段长6m,采用挂篮逐段对称悬浇，平均10天一个节段，单个挂篮重量172t。

　　全桥混凝土采用泵送施工工艺，平均运距3km,拌合站场地及安拆费用不计。

　　全桥配有塔吊和电梯，安拆费用不计，其使用费计入到主梁混凝土费用中。

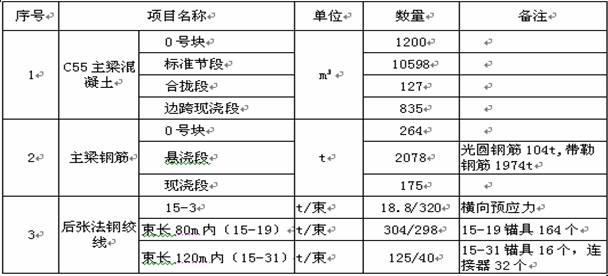

　　施工图设计上部构造主要工程数量见下表：

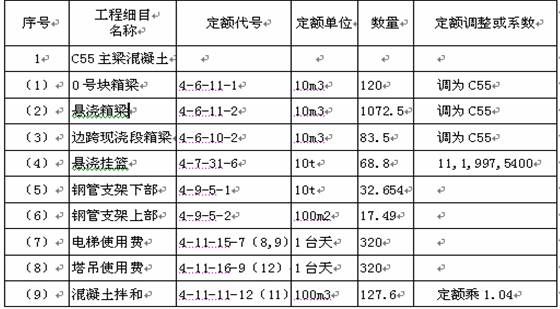

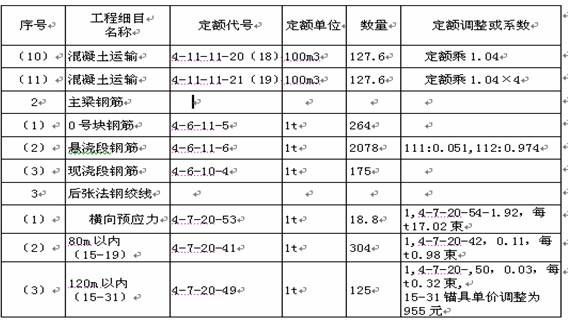

　　解：

　　1、辅助工程量计算

　　(1)0号块支架A,支架下部钢管数量:(1.5分)

　　1个墩0号块长20m，考虑每个墩一侧10m设4排，每排3根。

　　12×40×0.08873=42.59(t)

　　42.59×2×2=170.37(t)(1个墩2侧，2个墩)

　　B.支架上部面积：(1.5分)

　　1个墩0号块长20m，桥宽24.5，考虑共加宽2m(一侧各1m)

　　20×(24.5+2)=530(m2)

　　530×2=1060(m2)

　　(2)边跨现浇段支架

　　A.支架下部钢管数量：(1.5分)

　　边跨现浇段长13m。考虑13m设4排，每排4根。

　　16×40×0.08873=56.79(t)

　　56.79×2=113.58(t)(2个边跨支架)

　　B.支架上部面积：(1.5分)

　　边跨现浇段长13m，桥宽24.5，考虑加宽2m。

　　13×(24.5+2)=344.5(m2)344.5×2=689(m2)(2个边跨支架)

　　C.钢管支架总数量(2分)

　　综上所述，钢管支架下部还需考虑连接的横撑、斜撑等，按15%考虑：(170.37+113.58)×(1+15%)=326.54(t)

　　上部面积：1060+689=1749(m2)(工期按4个月，金属设备部调整)

　　(3)悬浇段挂篮(1.5分)

　　本题已给出单个挂篮重量，一般设计文件数量中不会给出，我们按经验取值的话，一般为最大块重的40%计算。

　　172×4=688(t)

　　定额中金属设备按工期四个月计算，如实际工期不同，应予调整。

　　本题中10天一个节段，需160天，即按6个月调整金属设备

　　(4)塔吊与电梯(1分)塔高140m，塔吊和电梯据此选用，塔吊与电梯每个塔各一部。使用按160日历天计算。

　　(5)有连接器15-31锚具单价调整(2分)

　　注意：一个连接器等于两个锚具，定额中要求调整每t束数，就是为了摊销锚具和张拉费用。

　　(16×1085+32×1854)/(16+2×32)=955(元/个)
