电气工程师辅导资料：电感元件

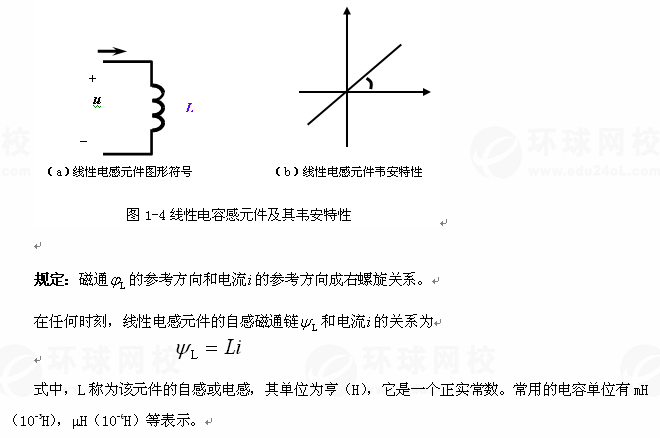

　　电感元件是实际线圈的理想化模型。线性电感元件的图形符号和韦安特性如下图所示

　　从图1-4(b)中，可以看出线性电gan元件的磁通链、电流关系在 坐标轴上，是一条过原点的直线，被称为电感的韦安特性。

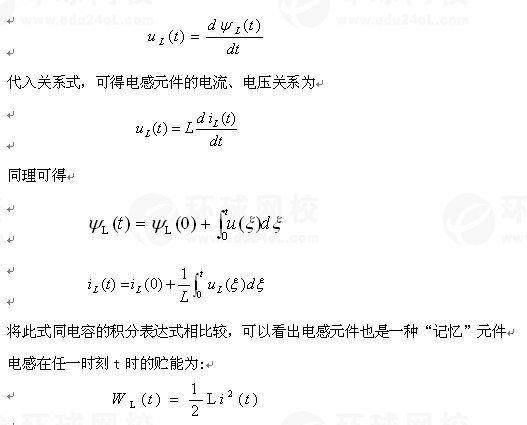

　　根据电磁感应定律，电感元件两端的电压为

　　可见电感是贮能元件，它不消耗能量，也不产生能量，只是吸收和放出能量，实行能量的转换，是无源元件。
