1.【问答题】
某学校图书管理系统的业务流程说明如下: ①学生提交借书申请，若该图书在书库中，则借书成功，系统在借还数据表和图书数据表中登记相关信息。若该图书不在书库中，则系统向学生退回借书申请。 ②若学生提交还书申请，则系统在借还数据表中登记相关信息，并修改图书数据表中的图书信息。 ③学生可以提交查询申请，以查询已经借还的图书信息和书库中的图书信息。 请完成下列任务。 (1)该图书管理系统的数据流程图中应有哪几个外部实体?哪几个数据处理?哪几个数据存储? (2)画出该图书管理系统的顶层数据流程图。
题目解析:
(1)该图书管理系统的数据流程图中的外部实体有:学生(1分)数据处理功能有:借书管理、还书管理、查询管理。(3分)数据存储表有:借还数据表、图书数据表。(2分)

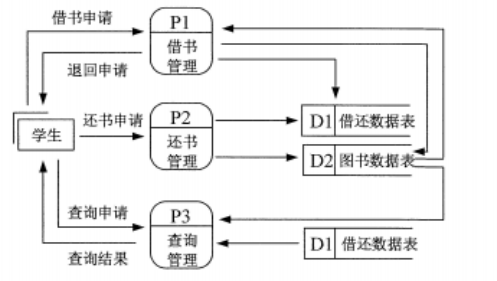

(2)顶层数据流程图如下:(4分)
