一级基础科目（二）辅导：特殊截面上的剪力、弯矩值

　　6.4 特殊截面上的剪力、弯矩值

　　(一)在集中力作用的截面处，V图有突变，M图形成尖角。突变值等于集中力的大小，突变方向与集中力作用方向一致。

　　(二)在集中力偶作用处，V图无变化，但M图有突变。其突变值等于该力偶之矩，突变方向看该力偶对后半段梁的影响，即该力偶对后半段梁为产生正弯矩，则向正方向突变，否则反之。

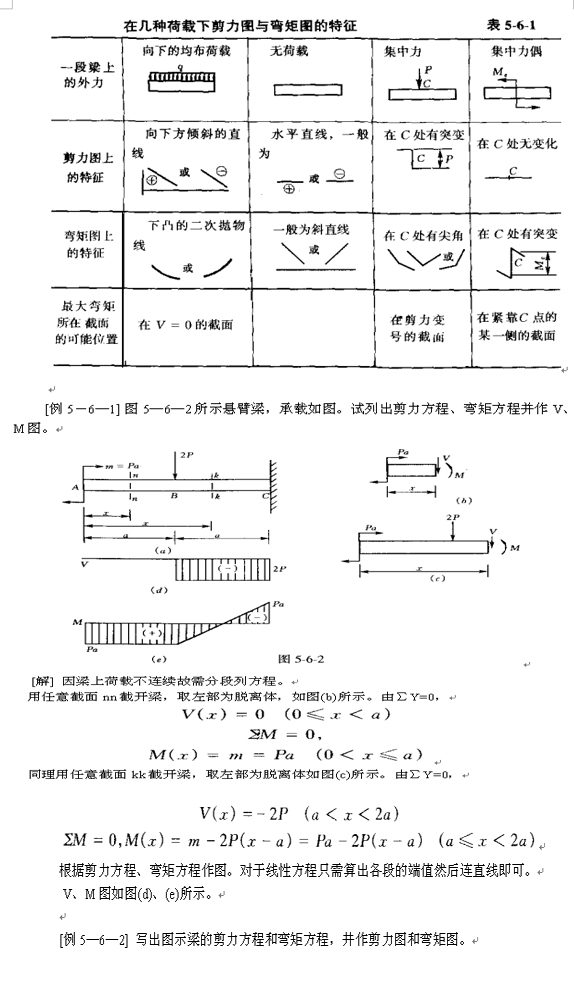

　　现将上节和本节中有关弯矩、剪力与荷载间的关系以及剪力图和弯矩图的一些特征汇总整理为表5-6-1，以供参考。
