3.5 电感元件及其交流电路
3.5.1 电感元件

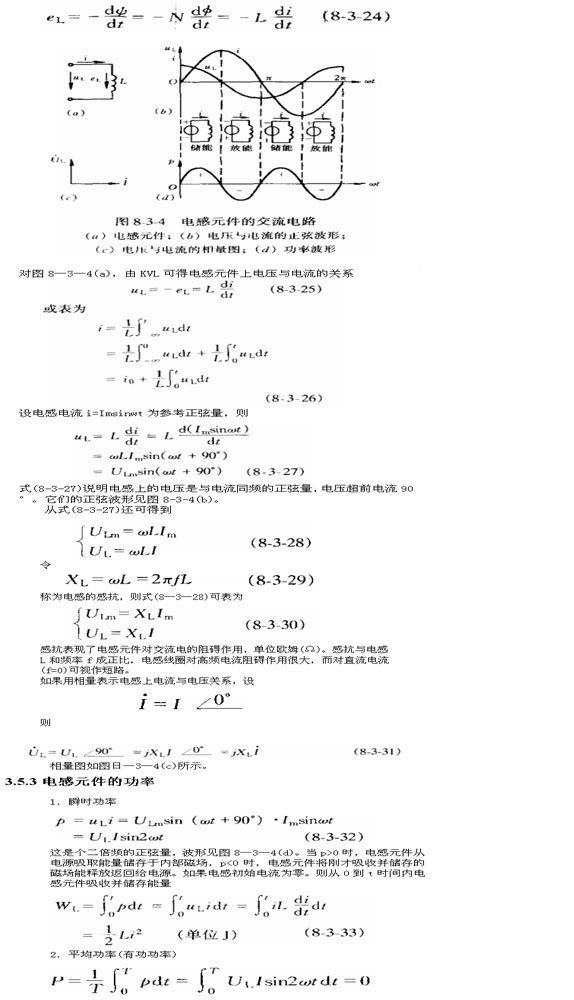

电感元件是产生磁通和储存磁场能量的一类器件的模型。图8―3―4(d)是电感元件的电路符号。一个无铁芯线圈，当其阻值很小可以忽略时，就可以用一个电感元件来表示。
当有电流流过线圈，就会在线圈中产生磁场。电流i的正方向和磁通φ的正方向符合右螺旋定则。如果线圈为N匝，所产生的磁通与全部N匝线圈相交链，则线圈的磁链为φ=Nφ，磁通和磁链的单位都是韦伯(Wb)。线圈的电感L就定义为磁链φ与电流i的比值(正比关系)
单位为亨利(H)。
3.5.2 电感元件上电压与电流的关系
说明在―个周期内，电感从电源吸取的能量等于返回给电源的能量，电感元件不消耗能量，是一个储能元件。
3.无功功率
表示电感元件与电源之间能量交换的规模，规定等于瞬时功率最大值，单位乏(var)
