九、静定组合结构
由轴力杆和受弯杆组成的结构称为组合结构。
计算组合结构内力时，应注意区分轴力杆和受弯杆。在隔离体上，轴力杆的截面上只有轴力，受弯杆的截面上，一般有弯矩、剪力和轴力。

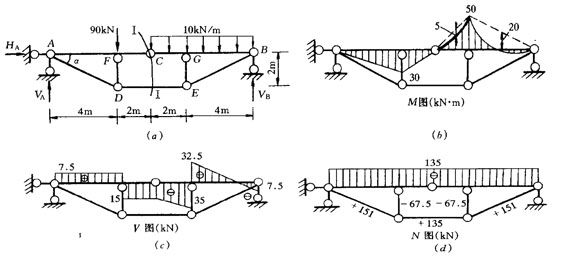

[例2－5] 求作图2―17a所示组合结构的弯矩、剪力、轴力图。
[解] 此组合结构中，除AC、BC杆为受弯杆件外，其余均为轴力杆。
(1)求支座反力
由整体平衡条件，得VA＝VB＝75kN，HA＝0。
(2)通过铰C作I―I截面，由该截面左边隔离体的平衡条件ΣMc=0，得NDE＝135kN(拉力)；由ΣY=0，Qc＝―15kN；由ΣX=0，得NC＝―135kN(压力)。
(3)分别由结点D、E的平衡条件，得NDA＝NEB＝151kN(拉力)，NDF＝NEG＝67.5kN(压力)。
(4)根据铰C处的剪力Qc及轴力Nc，并按直杆弯矩图的叠加法就可绘出受弯杆AFC、BGC的弯矩图。
(5)M、Q、N图分别如图2―17b、c、d所示。
