2010结构工程师辅导：抗拉性能

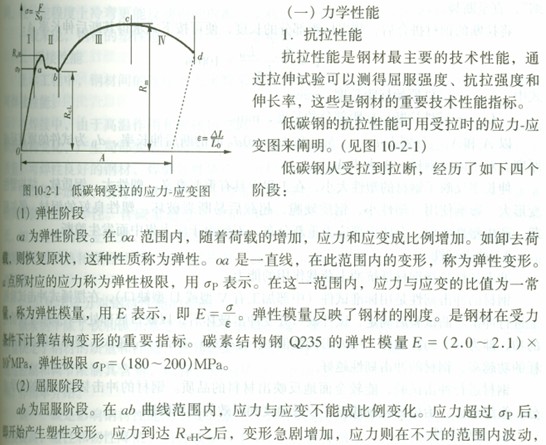

　　直到b点止。ReH点是上屈服强度, ReL点是下屈服强度, ReL也可称为屈服极限,当应力到达ReH点时,钢材抵抗外力能力下降,发生"屈服"现象。ReL是屈服阶段应力波动的次低值,它表示钢材在工作状态允许达到的应力值,即在ReL之前,钢材不会发生较大的塑性变形。故在设计中一般以下屈服强度作为强度取值的依据。碳素结构钢Q235的 应不小于235MPa。

　　(3)强化阶段

　　bc为强化阶段。过b点后,抵抗塑性变形的能力又重新提高,变形发展速度比较 随着应力的提高而增加。对应于最高点C的应力,称为抗拉强度,用Rm表示, Rm=Fm/S0 (Fm为c点时荷载, S0为试件受力截面面积)。

　　抗拉强度不能直接利用,但下屈服强度和抗拉强度的比值(即屈强比ReL/Rm)反映钢材的安全可靠程度和利用率。屈强比越小,表明材料的安全性和可靠性越高. 材料不易发生危险的脆性断裂。如果屈强比太小,则利用率低,造成钢材浪费。碳素结 Q235的Rm应不小于375MPa,屈强比在0.58~0.63之间。

　　对于在外力作用下屈服现象不明显的硬钢类,规定产生残余变形为0.2%Lo时的应力作为屈服强度,用Rp0.2表示。

　　(4)颈缩阶段

　　cd为颈缩阶段。过c点,材料抵抗变形的能力明显降低。在cd范围内,应变迅 加,而应力则反而下降,变形不能再是均匀的。钢材被拉长,并在变形最大处发生颈缩",直至断裂。

　　将拉断的钢材拼合后,测出标距部分的长度,便可按下式求得其断后伸长率A:

　　A= ×100%

　　式中L0一一试件原始标距长度, mm;

　　Lu——试件拉断后标距部分的长度, mm。

　　以A和A1l.3分别表示Lo = 5do和Lo = 10do时的断后伸长率, d0为试件的原直径或厚度。对于同一钢材,A大于A1l.3。

　　伸长率反映了钢材的塑性大小,在工程中具有重要意义。塑性大,钢质软,结构塑性变形大,影响使用。塑性小,钢质硬脆,超载后易断裂破坏。塑性良好的钢材,偶尔超载、产生塑性变形,会使内部应力重新分布,不致由于应力集中而发生脆断。

2010年结构师考试9月18、19日

结构工程师基础科目(一)考试普通化学练习题汇总    2010年注册结构工程师模拟题集锦

更多信息请访问：
