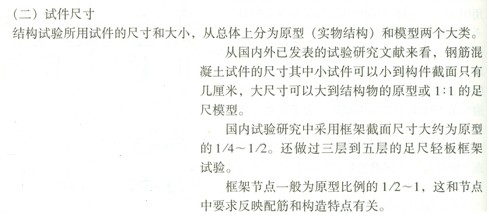

2010结构工程师知识点：试件设计-试件尺寸

更新时间：2010-09-13 10:30:13 来源：|0

浏览

结构工程师报名、考试、查分时间免费短信提醒

地区

获取验证立即预约

请填写图片验证码后获取短信验证码

看不清楚，换张图片

免费获取短信验证码

　　基本构件性能研究时，压弯构件的截面为16cm×l6cm一35cm×35cm，短柱(偏压剪)为15cm×15cm～50cm×50cm，双向受力构件为10cm×10cm一30cm×30cm。剪力墙单层墙体的外形尺寸为80cm×100cm～178cm×274cm，多层的剪力墙为原型的1/10—1/3。我国昆明南宁等地区曾先后进行过装配式混凝土和空心混凝土大板结构的足尺房屋试验。

　　砖石及砌块的砌体试件尺寸一般取为原型的1/4—1/2。国内先后做过四幢足尺砖石和砌块多层房屋以及若干单层足尺房屋的试验。

　　一般来说，静力试验试件太小要考虑尺寸效应。在满足构造模拟要求的条件下太大的试件尺寸也没有必要。实践证明：足尺结构虽然具有反映实际构造的优点，但试验所耗费的经费和人工如用来做小比例尺试件，可以大大增加试验数量和品种，而且试验室的条件比野外现场要好，测试数据的可信度也高。因此，局部性的试件尺寸可取为原型的1/4～1，整体性的结构试验试件可取1/10—1 / 2。

　　对于动力试验，试件尺寸经常受试验激振加载条件等因素的限制，一般可在现场的原型结构上进行试验，如量测结构的动力特性。对于在试验室内进行的动力试验，可以对足尺构件进行疲劳试验，至于在地震模拟振动台上试验时，由于受振动台台面尺寸载重和激振力大小等参数限制，一般只能作缩尺的模型试验。目前国内在地震模拟振动台试验中能够完成比例在1/50—1/4的各类房屋结构和构筑物的结构模型试验。
