　　4.角位移传感器

　　角位移传感器(简称倾角仪)是安装在结构的被测点上，试验时随结构的变形而产生倾角，由此测得结构的角位移。

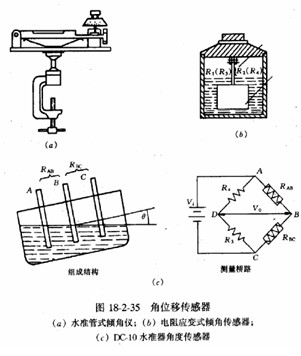

　　常用的角位移传感器有水准管式倾角仪、电阻应变式倾角传感器及DC—10水准式角度传感器，见图18—2—35。它们的工作原理是以重力作用线为参考，以感受元件相对于重力线的某一状态为初值，当传感器随结构一起发生角位移后，其感受元件相对于重力线的状态也随之改变，把这个相应的变化量用各种方法转换成表盘读数或各种电量。如水准管式倾角仪，用一长水准管作为感受元件，与微调螺丝和度盘配合，测量角位移;电阻应变式倾角传感器用梁式摆作为感受元件，由于摆的重力，摆上的梁将发生与角位移相应的弯曲变形，再用梁上的应变计把这个弯曲变形转换成应变输出;BC—10水准式角度传感器用液体摆来感受角位移，液面的倾斜将引起电极A、B之间和B、C之间的电阻发生相应改变，把电极A、B和C接入测量电桥，就可以得到与角位移相对应电压输出。
