2.光线示波器
光线示波器也是一种常用的模拟式记录器，它将电信号转换为光信号并记录在感光纸或胶片上，得到的是试验变量与时间的关系曲线。

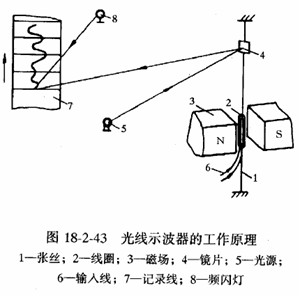

图18—2—43为光线示波器的工作原理，当振动的信号电流输入振动子线圈2时，在固定磁场3内的振动子线圈就发生偏转，与线圈连着的小镜片及其反射的光线也随之偏转，偏转的角度大小和方向与输入的信号电流相对应，光线射在前进着的感光记录纸上，即留下所测信号的波形，与此同时在感光记录纸上用频闪灯8打上时间标记。光线示波器可以同时记录若干条波形曲线，它还可以用于静力试验的数据记录。
