四、屋架试验
(一)试件的安装和加载方法
屋架试验一般均采用正位试验，由于屋架的出平面刚度较弱，安装时必须设置侧向支撑，以保证屋架上弦的侧向稳定。侧向支撑点的间距应不大于上弦杆出平面的设计计算长度。同时侧向支撑应不妨碍屋架在受载平面内的竖向位移。

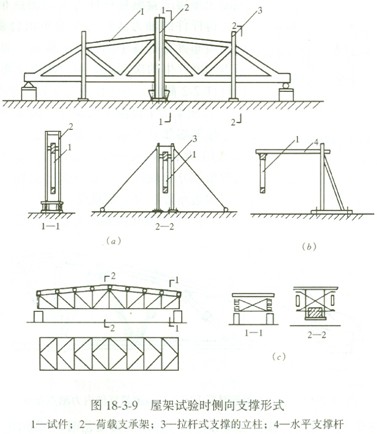

图18—3—9是一般采用的几种屋架侧向支撑方式。
在施工现场进行屋架试验时还可以采用两榀屋架对顶的卧位试验。这时对用作支承平衡的一榀屋架必须作适当的加固。
屋架进行非破坏性试验时，在现场也可以采用两榀屋架同时试验的方案，这时出平面稳定问题可用图18—3—9(c)的K形水平支撑体系来解决。也可以用大型屋面板做水平支撑。
屋架试验时支承方式与梁试验相同，由于屋架受载后下弦变形伸长，所以支座上的支承垫板应留有充分余地。
屋架试验的加载方式可以采用重力直接加载(当两榀屋架成对正位试验时)，由于屋架大多是在节点承受集中荷载，一般用杠杆重力加载。在屋架试验中由于施加多点集中荷载，所以采用同步液压加载是最理想的方案，但也需要液压加载器活塞有足够的有效行程，适应结构大挠度变形的需要。
