(六)超声法检测混凝土缺陷
超声波检测混凝土缺陷主要是采用低频超声仪，测量超声脉冲中纵波在结构混凝土中的传播速度、首波幅度和接收信号主频率等声学参数。当结构混凝土中存在缺陷或损伤时，超声脉冲通过缺陷时产生绕射，传播的声速要比相同材质无缺陷混凝土的传播声速要小，声时偏长。更由于在缺陷界面上产生反射，因而能量显著衰减，波幅和频率明显降低，接收信号的波形平缓甚至发生畸变。综合声速、波幅和频率等参数的相对变化，对同条件下的混凝土进行比较，判断和评定混凝土的缺陷和损伤情况。
1.混凝土裂缝深度检测
(1)单面平测法

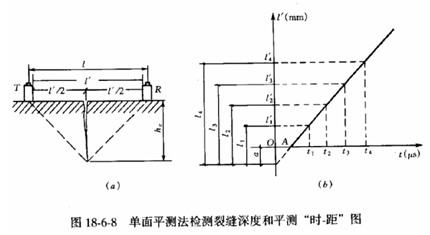

当结构的裂缝部位只有一个可测表面，估计裂缝深度又不大于500mm时，可采用单面平测法。平测时应在裂缝被测部位，以不同测距按跨缝和不跨缝布置测点(布点时应避开钢筋的影响)进行检测。如图18—6—8(a)。
平测法检测裂缝深度按下式计算：
式中 hci——第i点计算的裂缝深度(┨);
li—不跨缝平测时第i点的超声波实际传播距离(┨);
—第i点跨缝平测的声时值(μs);
v——不跨缝平测的混凝土声速值(km/s)。
这时不跨缝平测的混凝土声速值可由不跨缝平测“时—距”坐标图(图18—6—8(b))
求得.
式中 l’n，l’1—第n点和第1点的测距(┨);
tn、tl——第n点和第1点的声速值(μs)。
