2011结构工程师第15章-钢结构考点(15)

　　(三)钢材的规格和表示方法

　　钢结构所用的钢材主要为热轧成型的钢板和型钢，以及冷弯成型的薄壁型钢，有时也采用圆钢和无缝钢管。

　　1.钢板

　　钢板有厚钢板、薄钢板和扁钢(带钢)之分。其规格如下：

　　厚钢板：厚度4.5--60mm，宽度600--3000mm，长度4--12m;

　　薄钢板：厚度1.0--4mm，宽度500--1500mm，长度0.5--4m;

　　扁 钢：厚度3--60mm，宽度l0~200mm，长度3--9m。

　　图纸中对钢板规格采用“—宽x厚x长”或“—宽x厚”表示。

　　例：-450×8×3100

　　2.型钢

　　钢结构常用的型钢是角钢，槽钢、工形钢、宽冀缘H钢、T型钢和钢管等。普通型钢是由钢材热轧而成。

　　(1)角钢

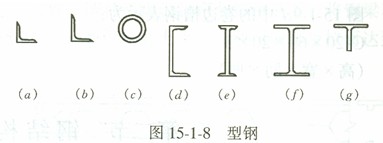

　　角钢有等边角钢和不等边角钢(图15-1-8a，b)图纸中对角钢规格采用如下表示：

　　L180×8(等边角钢)

　　(宽×厚)

　　L180×90×8(不等肢角钢)

　　(长肢宽×短肢宽×厚)

　　(2)圆钢管 图15-1-8c

　　圆钢管分为无缝钢管和有缝钢管。

　　其表示方法为

　　ф180×4(外径×壁厚)

　　(3)槽钢 图15-1-8d

　　槽钢表示方法为：

　　[20表示槽钢高度200mm，其余尺寸查规格表。

　　(4)工字形型钢 图15-1-8e

　　工字钢表示方法为：

　　I40，表示400mm高度，其尺寸查有关规格表。

　　(5)H型钢 图15-1-8f

　　H型钢表示方法为：

　　H340x250x9x4

　　(高x宽x腹板厚x冀缘厚)

　　(6)T型钢 图15-1-8g

　　T型钢由H型钢切割而成，其表示为：

　　T100×200X9X12

　　(高x宽x腹板厚x翼缘厚)
