　　(二)普通螺栓的计算和构造

　　1.普通螺栓连接的工作性能和破坏情况

　　普通螺栓连接按螺栓传力方式，可分为受拉螺栓、受剪螺栓和受拉兼受剪螺栓三种。

　　当外力垂直于螺杆时，该螺栓为剪力螺栓。当外力平行于螺杆时，该螺栓为拉力螺栓。

　　(1)受剪螺栓的工作性能

　　精制螺栓受剪力作用后，螺杆与孔壁接触产生挤压力，同时螺杆本身承受剪切力。粗制螺栓则因孔径大，开始受力时螺杆与孔壁并不接触，待外力超过构件间的摩擦力(很小)而产生滑移后，螺杆才与孔壁接触。螺栓连接受力后的工作性能与钢材(或焊缝)相似，经过弹性工作阶段，屈服阶段，强化阶段而后进人破坏阶段。精制螺栓(或高强度螺栓)的这几个阶段比较明显，粗制螺栓的这几个阶段则不明显。

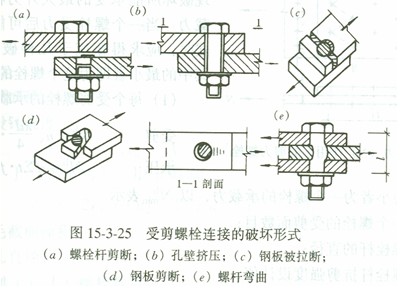

　　受剪螺栓连接破坏时可能出现五种破坏形式：

　　1)螺杆剪断;(图15-3-25a)

　　2)孔壁挤压(或称承压)破坏;(图15-3-25b)

　　3)钢板被拉断;(图15-3-25c)

　　4)钢板端部或孔与孔间的钢板被剪坏;(图15-3-25d)

　　5)螺栓杆弯曲破坏。(图15-3-25e)

　　这五种破坏形式，无论哪一种先出现，整个连接就破坏了。所以设计时应控制不出现任何一种破坏形式。通常对前面三种可能出现的破坏情况，通过计算来防止，而后两种情况则用构造限制加以保证。对孔与孔间或孔与板端的钢板剪坏，是用限制孔与孔间或孔与板端的最小距离防止。对于螺栓杆弯曲损坏则用限制桥叠厚度不超过l≤5d(d为螺栓直径)来防止。

　　所以，螺栓连接的计算固然重要，构造要求和螺栓排列也同样重要。都是防止螺栓连接出现各种破坏的不可缺少的组成部分。
