　　第四节钢屋盖

　　一、屋盖结构的组成和布置

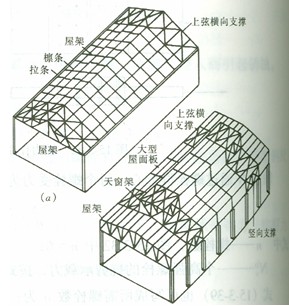

　　钢屋盖结构由屋面材料、檩条、屋架、托架和天窗架、屋面支撑等构件组成。根据屋面材料和屋面结构布置情况可分为无檩屋盖和有檩屋盖两种。当屋面材料采用预应力大型屋面板时，屋面荷载可通过大型屋面板直接传给屋架，这种屋盖体系称为无檩屋盖(图15-4-1b);当屋面材料采用瓦楞铁皮、石棉瓦、波形钢板和钢丝网水泥板等时，屋面荷载要通过檩条传给屋架，这种体系称为有檩屋盖(图15-4-1a)。

　　无檩屋盖施工快，屋面刚度大，但大型屋面板自重大;有檩屋盖屋面材料自重轻，用料省，但屋面刚度差。两种屋盖体系各有优缺点，具体设计时应根据建筑物使用要求。结构特性、材料供应情况和施工条件等综合考虑而定。

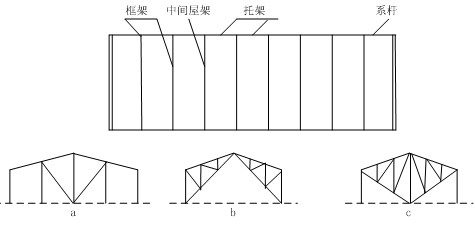

　　屋架的跨度和间距取决于柱网布置，而柱网布置则根据建筑物工艺要求和经济合理等各方面因素而定。无檩屋盖因受大型屋面板尺寸的限制(大型屋面板的尺寸一般为1.5m×6m)，故屋架跨度一般取3m的倍数，常用的有15m、18m、21m……36m等，屋架间距为6m;当柱距超过屋面板长度时，就必须在柱间设置托架，以支承中间屋架(下图)。有檩屋盖的屋架间距和跨度比较灵活，不受屋面材料的限制。

　　为了采光和通风等要求，屋盖上常需设置天窗。天窗的形式有纵向天窗、横向天窗和井式天窗等三种;一般采用纵向天窗，纵向天窗形式如图15-4-3所示。横向天窗和井式天窗可不另设天窗架，只需将部分屋面材料和屋面构件仍设置在上弦，就形成了天窗。这两种天窗的构造和施工都比较复杂，但用钢量较省。
