　　(三)屋盖支撑布置

　　1.上弦横向水平支撑

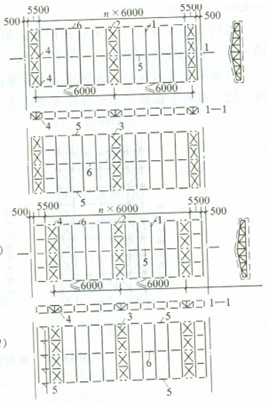

　　在钢屋盖中，无论是有檩条的屋盖或采用大型钢筋混凝土屋面板的无檩屋盖，都应设置上弦横向水平支撑(图15-4-6a、c)。当屋架上有天窗架时，天窗架上弦也应设置横向水平支撑。

　　在天窗架范围内屋架上弦横向水平支撑应连续设置(连通)，并应把窗架上弦横向水平支撑通过竖向支撑与屋架上弦横向水平支撑相连接。

　　上弦横向水平支撑(图15-4-6a、c)通常设置在房屋两端(当有横向伸缩缝时设在温度区段两端)的第—或第二个开间内，以便就近承受山墙传来的风荷载等。当设置在第二个开间内时，必须用刚性系杆(既能受拉也能受压，按压杆设计)将端屋架与横向水平支撑桁架的节点连接，保证端屋架上弦杆的稳定和把端屋架受到的风荷载传递到横向水平支撑桁架的节点上。当无端屋架时，则应用刚性系杆与山墙的抗风柱连牢，作为抗风柱的支承点，并把这支承点所受的力传递给横向水平支撑桁架的节点。

　　上弦横向水平支撑的间距不宜超过60m。当房屋纵向长度较大时，应在房屋长度中间再增加设置横向水平支撑。

　　大型钢筋混凝土屋面板本身虽有较大的刚度，但它与钢屋架的连接仅靠角部的预埋件与屋架上弦节点焊牢，施工中焊点质量不易保证，常易漏焊，且预埋件与混凝土的锚固质量也不易保证。所以，大型钢筋混凝土屋面板不宜代替钢屋架的支撑。特别是在有吊车或动力设备的工业厂房中，更不宜考虑大型钢筋混凝土屋面板起支撑或系杆作用。在无振动影响的一般房屋中，也有把大型钢筋混凝土屋面板起部分系杆作用的。
