　　(四)屋架节点设计

　　屋架的杆件一般采用节点板互相连接，各杆件的内力通过节点板上的焊缝传递。

　　节点设计的基本要求：

　　(1)各杆件的形心线应尽量与屋架的几何轴线重合，并交于节点中心，以避免由于偏心而产生节点附加弯矩。但考虑到制造上的方便，角钢肢背到屋架轴线的FE离可取5mm的倍数。例如L90×6角钢，其形心线距离肢背为24.4mm，则角钢肢背至屋架几何轴线的距离可采用25mm;又如角钢L80×5，其形心线距肢背为21.5mm，则角钢肢背至屋架几何轴线的距离采用20mm。上弦截面如有改变，为了减少偏心和使肢背齐平，应使两个角钢形心线之间的中线与屋架的几何轴线重合。如轴线变动不超过较大弦杆截面高度的5%，在计算时可不考虑由此而引起的偏心弯矩。

　　(2)屋架节点板上腹杆与弦杆之间以及腹杆与腹杆之间的间隙不宜小于20mm。屋架杆件端部切割面宜与轴线垂直。

　　(3)节点板的形状应该尽可能简单而有规则，至少应有两边平行，如矩形、柱形、直角梯形等。节点板不应有凹角，以防止产生严重的应力集中。

　　节点板的尺寸应尽量使连接焊缝中心受力。节点板应有足够的强度，以保证弦杆与腹杆的内力能安全地传递。

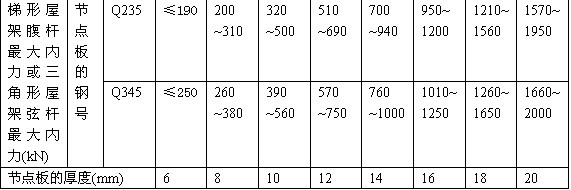

　　(4)节点板的应力分布比较复杂，目前节点板的厚度是根据腹杆(梯形屋架)或弦杆(三角形屋架)的最大内力按表15-4-2选用。同一榀屋架中所有节点板宜采用同一种厚度，但支座节点板可比其他节点板厚2mm。节点板不得作为拼接弦杆用的主要传力杆件。
