2011结构工程师第16章-砌体结构辅导[28]

　　(三)在梁端下设有垫块时，垫块下砌体的局部受压承载力计算

　　若粱端局部承压强度不足，可在大梁或屋架的支座下面设置预制混凝土或钢筋混凝土刚性垫块，有时还将垫块与梁现浇成整体。这样，就可通过垫块放大梁支承面积，从而使其下面的砌体具有足够的受压强度。

　　1.预制刚性垫块

　　梁端设有预制刚性垫块时，它不但可增大局部受压面积，且由于受力后粱垫不随梁转 动，能使梁端压力较均匀的传到砌体截面上。试验表明，刚性垫块下砌体的局部受压接近于偏心受压，可按偏心受压承载力计算公式进行计算。计算时考虑了垫块底面积以外的砌体对局部受压强度的有利影响，刚性垫块下砌体的局部受压承载力应按下式计算：

　　N0十Nl≤φγ1fAb (16.3—17)

　　式中 N0——垫块面积Ab内上部轴向力设计值，N0=σ0Ab;

　　φ--垫块上Nl及Nl合力的影响系数，按式(16-3-1)确定;

　　γ1--垫块外砌体面积的有利影响，考虑垫块底面压应力的不均匀性和偏于安全， 对墙体垫块下的砌体局部抗压强度提高系数予以折减，即γ1=0.8γ，但不小于1.0。γ按式(16-3-12)计算，并应以面积Ab代替公式中的Al;

　　Ab--垫块面积，Ab=abbb，ab为垫块伸人墙内的长度，bb为垫块的宽度。

　　刚性垫块的高度不宜小于180mm，自梁边算起的垫块挑出长度不宜大于垫块高度tb。

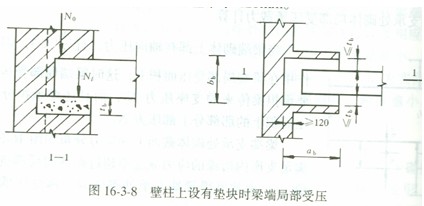

　　在带壁柱墙的壁柱内设刚性垫块时(图16-3-8)，由于翼缘墙多数位于压应力较小边，翼墙参加工作程度有限，故计算面积应取壁柱范围内的截面面积，不应计算翼墙面积。而且这时壁柱上的垫块伸入翼墙内的长度不应小于120mm。
