(二)挑梁的计算及构造要求
1.挑梁抗倾覆验算
砌体墙中钢筋混凝土挑梁的抗倾覆应按下式进行验算：
M0v≤Mr (16—5—18)
式中 Mov--挑梁的荷载设计值对计算倾覆点产生的倾覆力矩;
Mr--挑梁的抗倾覆力矩设计值，可按下式计算
Mr=0.8Gr(l2-x0) (16—5—19)
Gr--挑梁的抗倾覆荷载，为挑梁尾端上部450扩展角的阴影范围(其水平长度为l3)内本层的砌体与楼面两者恒荷载标准值之和(图16-5-3);
12--Gr作用点至墙外边缘的距离;
x0--挑梁计算倾覆点至墙外边缘距离(mm)，可按下列规定采用。
(1)当l1≥2.2hb时
x0=0.3hb (16—5—20)
且不大于0.13 l1
(2)当l1<2.2hb时
x0=0.13 l1 (16—5—21)
式中 l1——挑梁埋人砌体墙中的长度(mm);
hb——挑梁的截面高度(mm)。

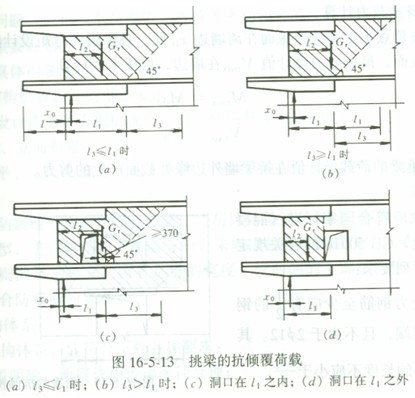

在确定挑梁的抗倾覆荷载Gr时，应注意下列几点：
1)当墙体无洞口时，若l3≤ll，则取l3长度内450扩展角的砌体和楼盖两者的恒荷载标准值(图16-5-13a)。若l3> l1，则取l1长度内450扩展角(梯形面积)的砌体和楼盖两者的恒荷载标准值。(图16-5-13b)
2)当墙体有洞口时，若洞口内边至挑梁尾端距离≥370mm，则Gr取法同1)(但应扣除洞口墙体自重)，否则只能考虑墙外边至洞口外边范围内的砌体与楼盖两者的恒荷载标准值。(图16-5-13c)
