[结构工程师]结构力学几何组成分析例题-3

　　[例2-1] 求作图2-4(a)所示静定多跨梁的弯矩图和剪力图。

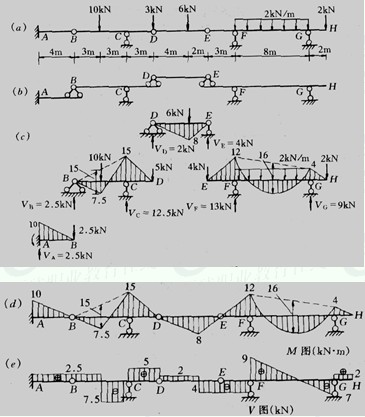

图2-4

　　[解] 层叠图如图2-4(b)所示。各附属部分、基本部分的计算过程如图2-4(c)所示。弯矩图和剪力图分别如图2-4(d)所示。其中剪力图的正、负号规定与材料力学中的规定相同。

　　容易看出，当跨度和荷载均相同时，静定多跨梁的弯矩比简支梁的弯矩小，并且只要调整静定多跨梁中间铰的位置，就可使梁的各截面弯矩值的相对比值发生变化，这是静定多跨梁的优点。但由于中间铰的存在，构造就复杂一些。
