七、三铰拱和三铰刚架的内力计算

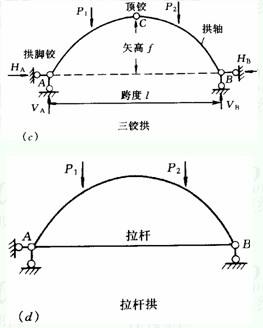

图2—6(a)所示由曲杆组成的结构在竖向荷载作用下将产生水平反力，这种结构称为 拱形结构。而图2—6(b)所示的结构，在竖向荷载作用下其水平支座反力等于零，这种结 构称为曲梁。图2—6(c)所示为两个曲杆由三个不共线的铰与地基两两相连的三铰拱，它 是工程中常用的静定拱形结构，由于它的支座产生水平推力，基础应具有相应的抗力，故 有时做成图2—6(d)所示的拉杆拱，水平推力由拉杆来承担。
图2-6
三铰拱由于存在水平推力，故拱轴截面中的弯矩比相同跨度相同荷载的简支梁的弯矩要小，使拱成为主要是承受压力的结构，可采用受压性能强而受拉性能差的材料建造。与简支梁相比，拱形结构可以跨越更大的跨度。
三铰拱的有关术语表示在图2—6(c)中，工程中常用的矢跨比f/l=0.5～1，常用的拱轴方程有二次抛物线，圆弧线，悬链曲线等。
