[结构工程师]结构力学几何组成分析例题-11

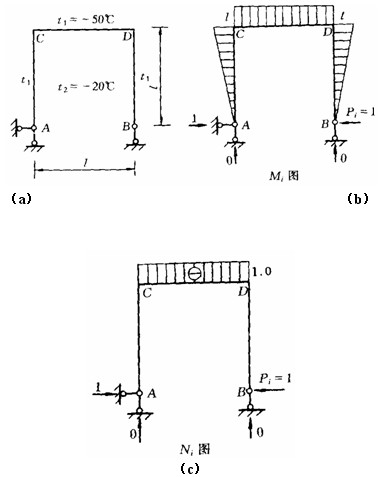

　　[例3—4] 图3—7所示刚架施工时的温度为300C，冬季外侧温度为—200C，内侧温度为100C，各杆截面相同，均为矩形截面，截面高度为h，材料的线膨胀系数为α。试求刚架在冬季温度时B点的水平位移ΔBH。

　　[解]

　　各杆外侧温度变化为

　　t1=—20—30=—500C

　　内侧温度变化为

　　t2=10—30=—200C

　　于是得各杆的t0、Δt为

　　t0=(t1+t2)/2=—350C

　　Δt=300C

　　虚设状态的Mi及Ni图分别如图3—7b、c所示。由式(3—12)，得

　　ΔBH=35αl—60αl2/h

　　在计算中应注意各项正、负号的确定。

图3-7

图3-8
