2.偶数跨对称结构
图4—17a所示对称结构受正对称荷载作用，若不计杆件的轴向变形，则横梁中间结点不产生线位移及角位移，中间的竖柱不产生弯矩和剪力，故可取图4—17b所示的半结构计算。至于中间竖柱的轴向力，可根据半结构中相应支座的竖向反力的2倍来确定。

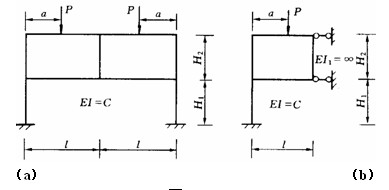

图4—18a所示结构，中间竖杆的两端结点能产生相同的竖向线位移，但不能产生反对称转角，也不会产生水平线位移，中间竖杆就不会产生弯曲变形，这相当于该杆的弯曲刚度EI= ∞。因此可取图4—18b所示的半结构计算。

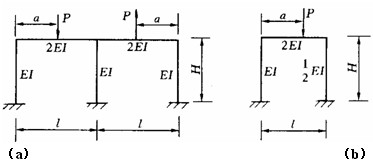

图4—19a所示对称结构受反对称荷载作用，可取图4—19b所示的半结构计算。
其他四跨、六跨等偶数跨对称结构(单层或多层)，均可按此取相应的半结构图计算。
图4-18
图4-19
