　　(五)斜截面的承载力计算

　　1 有腹筋简支梁的受剪性能

　　( l )沿斜截面破坏的机理及破坏形态

　　由于影响混凝土受弯构件受剪破坏的因素很多，受剪破坏形态复杂，及刘馄凝土构件受剪机理的认识尚不足，国内外规范所采用的计算模式不尽相同。图14-3-9 ( b )所示的拱形桁架模型只是其中的一种：基本拱体I是拱形衍架的上弦压杆，拱杆 II 、III 是受压腹杆，纵向钢筋是下弦拉杆，箍筋或弯筋是受拉腹杆

　　有腹筋简支梁沿斜截面的受剪破坏形态可概括为三种：斜压破坏、剪压破坏和斜拉破坏。

　　当腹筋的配置数量过多或剪跨比很小(λ< l ) ，或者梁腹部很薄( T 形或工字形薄腹梁)时，在腹筋未达屈服时，梁腹部斜裂缝间混凝土即由于主压应力过大而发生斜压破坏。这种梁的受剪承载力主要由梁的截面尺寸及混凝土强度所控制。

　　当腹筋的配置数量适当时，临界斜裂缝出现后，与斜裂缝相交的腹筋先后达到屈服，斜裂缝开展，最后剪压区混凝土在复合应力作用下达到极限强度，属于剪压破坏。

　　当腹筋的配置数量过少且剪跨比较大(λ> 3 )时，斜裂缝一旦出现，腹筋承受不了原来由混凝土所承担的拉力，腹筋立即到达屈服，它不能抑制斜裂缝开展，梁发生斜拉破坏。

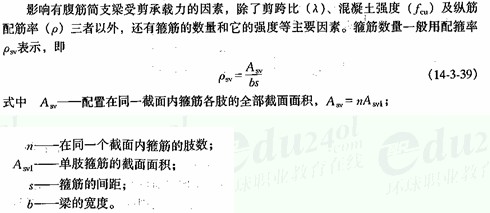

　　( 2 ) 影响受剪承载力的主要因素
