　　(四)受弯构件斜截面受剪承载力计算

　　由于预压应力可抑制斜裂缝的出现和发展，增加混凝土剪压区的高度，因而可提高混凝土剪压区的受剪承载力，根据矩形截面配有箍筋预应力混凝土梁的试验结果，由预加力所提高的构件受剪承载力设计值(Vp)可按下式计算：

　　2 对制作、运输及安装等施工阶段预拉区允许出现裂缝的构件，当预拉区不配置预应力钢筋时，截面边缘的混凝土法向应力应符合下列条件：

　　( 7 )后张法构件

　　l )后张法预应力钢筋的锚固应选用可靠的锚具，其制作方法和质量要求应符合国家现行有关标准的规定。

　　2 )预应力钢筋的预留孔道应符合下列规定：

　　.对预制构件，孔道之间的水平净距不宜小于 50mm;孔道至构件边缘的净距不宜小于 30 mm，且不宜小于孔道直径的一半;

　　.在框架梁中，预留孔道在竖直方向的净间距不应小于孔道外径，水平方向的净间距不应小于 1.5 倍孔道外径;从孔壁算起的混凝土保护层厚度，梁底不宜小于 50 mm ，梁侧不宜小于 40 mm。

　　.孔道的内径应比预应力钢筋束或钢纹线束外径及需穿过孔道的连接器外径大 10 一 15mm ;

　　.在构件两端及跨中应设置灌浆孔或排气孔，其孔距不宜大于 12m ;

　　.凡制作时需要预先起拱的构件，预留孔道宜随构件同时起拱。

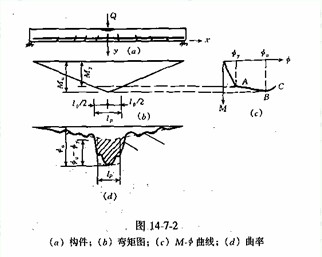

　　M-φ曲线上接近水平的延长段即表示在 M 增加极少的情况下，截面相对转角剧增，截面产生很大的转动，好像出现一个铰一样，称之为“塑性铰”。它可以在弯矩几乎不增加的情况下继续转动。

　　塑性铰与理想铰不同，理想铰不能传递任何弯矩而能沿任意方向转动，而塑性铰处弯矩不等于零，而等于该截面的受弯承载力Mu ，并且只能在 Mu 作用下沿弯矩作用方向绕不断土升的中和轴发生单向有一定限度的转动。

　　2 塑性铰的转动能力

　　塑性铰的转动限度，主要取决于钢筋种类、配筋率和混爵土的极限压缩变形。当低或中等配筋率时，即受压区相对高度ζ值较低时，其内力重分布主要取决于钢筋的流幅，对于软钢，钢筋屈服后尚要经过一段流幅，方能形成受压区混凝土的压碎破坏，这时内力重分布是充分的。当配筋率较高时，即ζ值较大时，内力重分布取决于混凝土的极限压缩变形。从钢筋屈服到混凝土压碎这个过程愈短，内力重分布幅度则愈小，塑性铰转动能力或极限塑性转角也就愈小，其内力重分布将是不充分的。
