1H413030管道工程施工技术
1H413031工业管道施工程序
一、工业管道的分类与分级
(二)按管道设计压力P(MPa)分类。
真空管道P<0
低压管道0≤P≤1.6
中压管道1.6
高压管道10
超高压管道P>100
(三)按管道输送温度t(℃)分类
低温管道t≤-40
常温管道-40
中温管道120
高温管道t>450
二、工业金属管道的组成
工业金属管道由管道组成件和管道支承件组成。
(一)管道组成件
管道组成件是用于连接或装配成管道的管道元件。
例如：管子、管件、法兰、密封件、紧固件、阀门、安全保护设施以及膨胀节、挠性接头、耐压软管、疏水器、过滤器、管路中的节流装置和分离器等。
(二)管道支承件
管道支承件是将管道的荷载，传递到管架结构上去的管道元件。
例如：吊杆、弹簧支吊架、恒力支吊架、斜拉杆、平衡锤、松紧螺栓、支撑杆、链条、导轨、锚固件、鞍座、垫板、滚柱、托座、滑动支架、管吊、吊耳、卡环、管夹、U形夹和夹板等。
三、工业金属管道安装前的检验
(一)管道元件及材料的检验
1.管道元件及材料应具有合格的制造厂产品质量证明文件
2.使用前核对管道元件及材料的材质、规格、型号、数量和标识，进行外观质量和几何尺寸的检查验收。
3.铬钼合金钢、含镍合金钢、镍及镍合金钢、不锈钢、钛及钛合金材料的管道组成件，应采用光谱分析或其他方法对材质进行复查，并做好标记。
材质为不锈钢、有色金属的管道元件和材料，在运输和储存期间不得与碳素钢、低合金钢接触。
5.GC1级管道在使用前采用外表面磁粉或渗透无损检测抽样检验，要求检验批应是同炉批号、同型号规格、同时到货。
(二)阀门检验
2.阀门应进行壳体压力试验和密封试验
(1)阀门壳体试验压力和密封试验应以洁净水为介质，不锈钢阀门试验时，水中的氯离子含量不得超过25ppm。
(2)阀门的壳体试验压力为阀门在20℃时最大允许工作压力的1.5倍，
密封试验为阀门在20℃时最大允许工作压力的1.1倍，试验持续时间不得少于5min，无特殊规定时，试验温度为5～40℃，低于5℃时，应采取升温措施。
(3)安全阀的校验应委托有资质的检验机构完成其整定压力调整和密封试验，安全阀校验应做好记录、铅封，并出具校验报告。
四、工业金属管道安装前施工条件
(一)对施工队伍的要求
1.承担工业金属管道施工的施工单位应取得相应的施工资质，并应在资质许可范围内从事管道施工。
2.施工单位在压力管道施工前，向管道安装工程所在地的质量技术监督部门办理了书面告知，并接受监督检验单位的监督检验。
(三)施工前应具备的开工条件
1.工程设计图纸及其他技术文件完整齐全，已按程序进行了工程交底和图纸会审。
2.施工组织设计和施工方案已批准，并已进行了技术和安全交底。
3.施工人员已按有关规定考核合格。
6.已制定相应的职业健康安全及环境保护应急预案。

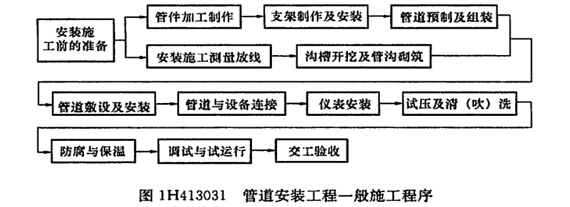

五、工业管道安装的施工程序
