　　1Z204063排列图法的应用

　　一、排列图法的适用范围

　　在质量管理过程中，通过抽样检查或检验试验所得到的关于质量问题、偏差、缺陷、不合格等方面的统计数据，以及造成质量问题的原因分析统计数据，均可采用排列图方法进行状况描述，它具有直观、主次分明的特点。

　　二、排列图法的应用示例

　　表1Z204063-1表示对某项模板施工精度进行抽样检查，得到150个不合格点数的统计数据。然后按照质量特性不合格点数(频数)由大到小的顺序，重新整理为表

　　1Z204063-2，并分别计算出累计频数和累计频率。

　　某项模板施工精度的：

　　的抽样检杳数据表1Z204063-1

序号	检查项目	不合格点数	序号	检查项目	不合格点数
1	轴线位置	1	5	平面水平度	15
2	垂直度	8	6	表面平整度	75
3	标高	4	7	预埋设施中心位置	1
4	截面尺寸	45	8	预留孔洞中心位置	1

重新整理后的抽样检查数据表1Z204063-2

序号	项目	频数	频率(%)	累计频率(%)
1	表面平整度	75	50.0	50.0
2	截面尺寸	45	30.0	80.0
3	平面水平度	15	10.0	90.0
4	垂直度	8	5.3	95.3
5	标高	4	2.7	98.0
6	其他	3	2.0	100．0
合计		150	100

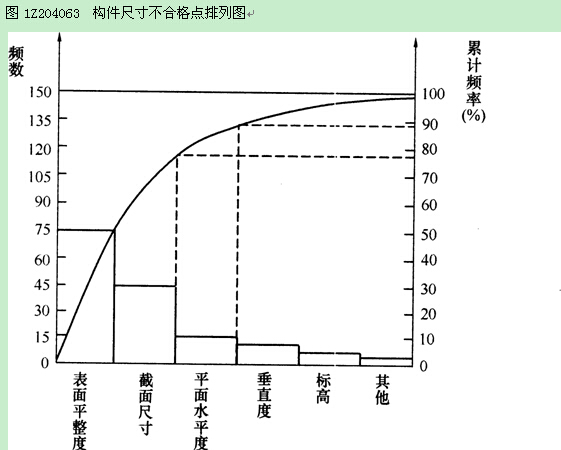

　　根据表IZ204063-2的统计数据画排列图，如图1Z204063所示，并将其中累计频率0～80%定为A类问题，即主要问题，进行重点管理;将累计频率在80%～90%区间的问题定为B类问题，即次要问题，作为次重点管理;将其余累计频率在90%～100%。区间的问题定为C类问题，即一般问题，按照常规适当加强管理。以上方法称为AK分类管理法。
