1B413020 常用模板、支架和拱架的设计与施工
★★★★★常用模板、支架和拱架的设计
1B413021 常用模板、支架和拱架的设计
施工方案应包括工艺图和强度、刚度与稳定性等的计算书，经监理工程师批准后才能制作和架设。
一、模板、支架和拱架的设计原则
(一)宜优先使用胶合板和钢模板。
(二)在计算荷载作用下，对模板、支架及拱架结构按受力程序分别验算其强度、刚度及稳定性。
(三)模板板面之间应平整，接缝严密，不漏浆，保证结构物外露面美观，线条流畅，可设倒角。
(四)结构简单，制作、装拆方便。
二、模板、支架和拱架的设计
(一)设计的一般要求
(二)设计荷载
1 .计算模板、支架和拱架时，应考虑下列荷载并按表 IB413021 一 1 进行荷载组合：
( 1 )模板、支架和拱架自重;
( 2 )新浇筑混凝土、钢筋混凝土或其他污工结构物的重力;
( 3 )施工人员和施工材料、机具等行走运输或堆放的荷载;
( 4 )振捣混凝土时产生的荷载;
( 5 )新浇筑混凝土对侧面模板的压力;
( 6 )倾倒混凝土时产生的水平荷载;
( 7 )其他可能产生的荷载，如雪荷载、冬季保温设施荷载等。

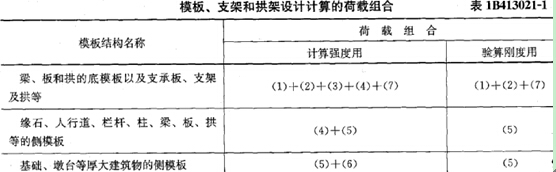

普通模板荷载计算部分参考数据见表 1 B413021-1。
(三)稳定性要求
1 .支架的立柱应保持稳定，并用撑拉杆固定。当验算模板及其支架在自重和风荷载作用下的抗倾倒稳定时，验算倾覆的稳定系数不得小于 1 . 3 。
(四)强度及刚度要求
1 .验算模板、支架及拱架的刚度时，其变形值不得超过下列数值：
( 1 )结构表面外露的模板，挠度为模板构件跨度的 1 / 400;
( 2 )结构表面隐蔽的模板，挠度为模板构件跨度的 1 / 250;
( 3 )支架、拱架受载后挠曲的杆件(盖梁、纵梁)，其弹性挠度为相应结构跨度的 1/400 ;
2 .受压杆件的长细比不得超过下列数值：主要受压杆件(立柱)的长细比为 100 ，次受压杆件的长细比为 150。
3 .验算时不论板拱架或析拱架均作为整体截面考虑，验算倾覆稳定系数不得小于 1 . 3 。
