一建《公路工程》老师讲义：1B413034 桥梁上部结构装配式施工
浏览
收藏
【摘要】环球网校一级建造师频道为您提供一级建造师考试必备的复习资料和试题，供考生复习备考之用，本文为一建《公路工程》老师讲义：1B413034 桥梁上部结构装配式施工，是考生必须要熟记和掌握的重点内容。2015年的一级建造师考试将于9月19日至20日举行，环球网校在此提醒广大考生做好复习备考。祝广大考生顺利通过一级建造师考试！
★★★★★桥梁上部结构装配式施工
1B413034桥梁上部结构装配式施工

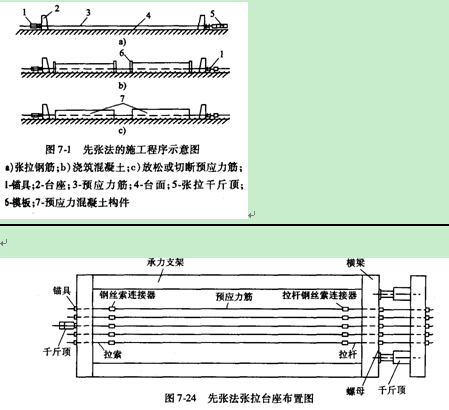

一、先张法预制梁板
(一)先张法预制梁板工序
(一)先张法预制梁板工序
3.承力台座由混凝土筑成，应有足够的强度、刚度和稳定性，钢横梁受力后，挠度不能大于2mm。
4.多根钢筋同时张拉时，其初应力要保持一致，活动横梁始终和固定横梁保持平行。
6.用液压千斤顶单束张拉，先张拉中间束，再向两边对称张拉。
7.按技术规范或设计图纸规定的张拉强度进行张拉，一般为0→初应力→105σK%(持荷2min)一σK(锚固)。如端横梁刚度大，每根梁可采用同一张拉值。
12.混凝土浇完6～8h，将胶囊放气抽走，洗净灰浆以备再用。
13.混凝土达到规定强度时开始放张，放张时宜对称、同步。可采用砂箱法或千斤顶法，分数次完成。用砂箱法时，放砂速度要均匀一致。
(二)先张法预应力筋的张拉操作时的施工要点

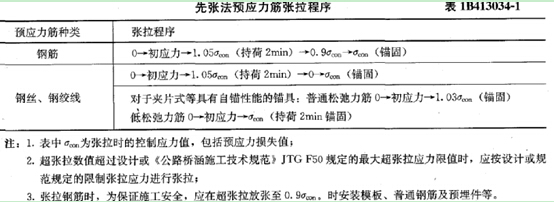

3 .预应力筋的张拉应符合设计要求，设计无规定时，其张拉程序可按表 IB41 3034 一 1 的规定进行。
4.张拉时，同一构件内预应力钢丝、钢绞线的断丝数量不得超过1%，同时对于预应力钢筋不允许断筋。
5.横梁须有足够的刚度，受力后挠度应不大于2mm。
8.用横梁整批张拉时，千斤顶应对称布置，防止活动横梁倾斜。
9.张拉时，张拉方向与预应力钢材在一条直线上。
11.台座两端应设置防护措施。张拉时，沿台座长度方向每隔4～5m应放一防护架。工作人员不得站在台座两端或进入台座。
12.当预应力钢筋张拉到控制张拉力后，宜停2～3min再打紧夹具或拧紧螺母，此时，操作人员应站在侧面。
二、预制梁(板)的吊装
(一)概述
3.构件应按吊装次序、方向水平分层堆放，标志向外，板梁平放，一般不宜超过三层，要逐层支撑牢固，层与层间要以垫木隔开，相邻构件间要留出适当宽度的通道。
4.起吊梁板可用吊钩钩住吊环或通过预留孔用钢丝绳起吊，起吊时注意不得损伤混凝土。
(二)吊装方法
1.自行式吊机架设法
适用条件：平坦无水桥孔的中小跨径预制梁板安装。

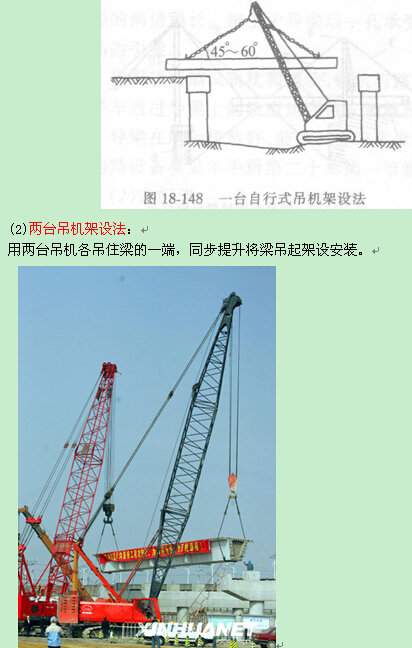

(1)一台吊机架设法：吊装时，一般将吊机置于待吊装的桥孔中间，如果起吊能力足够也可以将吊机置于台后或者已经吊装完成的桥孔上。吊装应注意起吊绳与梁面的夹角不能太小，一般以450～600为宜，否则，应使用扁担梁。
(当预制梁重量不大，而吊机又有相当的起重能力，河床坚实无水或少水，允许吊机行驶、停搁时采用一台吊机)

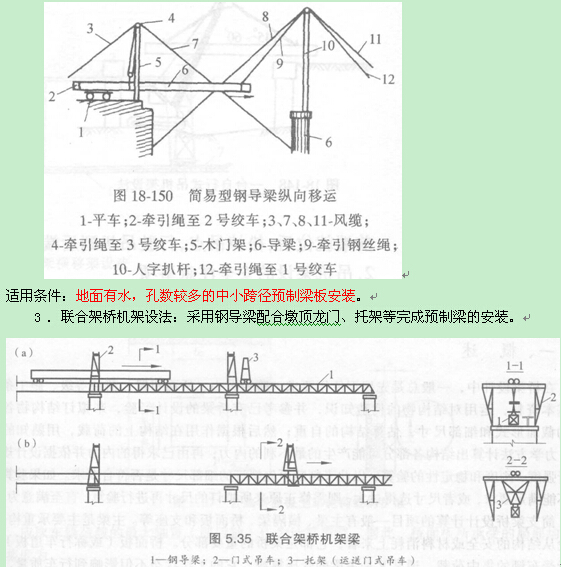

2 .简易型钢导梁架设法：将用型钢组拼成的导梁移运到架设桥孔，在简易钢导梁上铺设轻轨，将混凝土梁用轨道平车运到桥孔，再用墩顶龙门吊机将梁横移就位，之后随着架梁的需要，移动导梁和龙门架。
该法的特点是不受桥下支架，洪水威胁，架设过程中不影响桥下通车、通航。预制梁的纵移、横移、起吊、就位都比较方便，便于施工单位自行制造。缺点是架设设备用钢材较多，设备组件多，操作相对复杂一些。
适用条件：孔数较多的中型梁板吊装。
(此法适合于架设30m跨径的多孔桥梁，但该法作业较复杂，需要熟练的操作工人，而且架梁前的准备工作和架梁后的拆除工作比较费时，因此，此法用于孔数多、桥较长的桥梁比较经济)

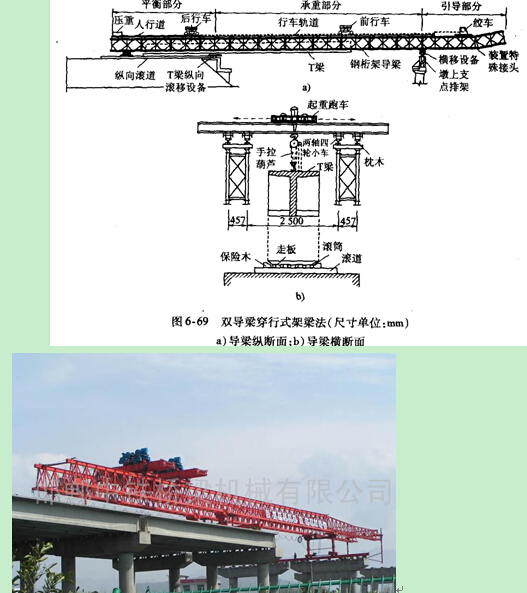

4 .双导梁架桥机架设法：将轨道上拼装的架桥机推移到安装孔，固定好架桥机后将预制梁由平车运至架桥机后跨，两端同时起吊，横移小桁车置于梁跨正中并固定，将梁纵移到安装跨，固定纵移平车，用横移小平车将梁横移到设计位置下落就位，待一跨梁全部吊完，小桁车置于梁跨正中并固定，将梁纵移到安装跨，固定纵移平车，用横移小平车事平车退到后端，前移架桥机，拆除前支架与墩顶联结螺栓，把前支架挂在鼻架上。重二述程序进行下一跨梁的安装。
本法具备了联合架桥机的一切优点，并且不需要托架及墩顶龙门，整机性能好，设备更简洁，便于操作，使用更方便。
适用条件：孔数较多的重型梁吊装。
(适用于墩高、水深的情况下架设多孔中小型跨径的装配式梁桥，但不需要蝴蝶极，而配备双组导梁，故架设跨径可较大，吊装的预制梁可较重)

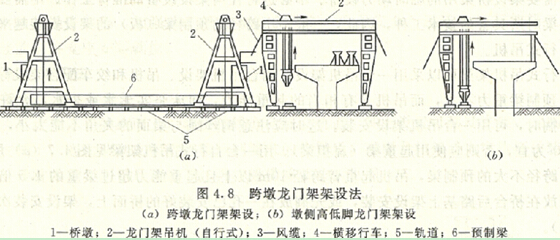

5 .跨墩龙门架架设法：预制梁由轨道平车或者平板拖车运至桥孔一侧，用两台同步运行的跨墩龙门吊将梁吊起再横移到设计位置落梁就位。
此法的特点是桥垮较少时，架设速度快，架设时不需要特别复杂的技术工艺，作业人员用得也较少。缺点是桥下地形条件要求较高，当桥墩较高时稳定性较差。
适用条件：无水或浅水河滩，地形相对平坦，孔数较多的中型梁板安装。
(对于桥不太高，架桥孔数又多，沿桥墩两侧铺设轨道不困难的情况，可用此方法)

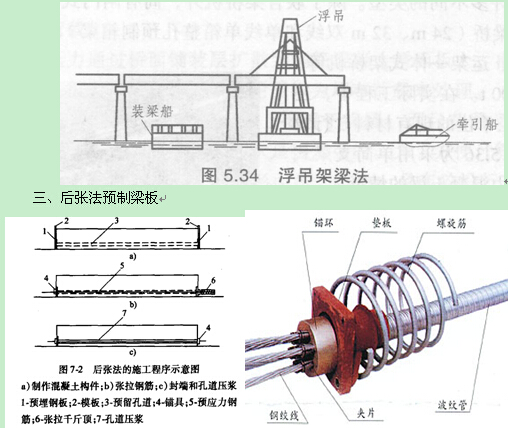

6.浮运、浮吊架梁：
将预制梁用各种方法移装到浮船上，浮运到架设孔以后就位安装。
此法要求河流须有适当的水深，以浮运预制梁时不搁浅为准。同时水位应平稳或者涨落规律，流速及风力不大，河岸能修建适宜的预制梁装卸码头。其优点是桥跨中不需要设置临时支架，可以用一套浮运设备架设多跨同孔径的梁，设备利用率高，较经济，施工架设时浮运设备停留在桥跨时间短，对河流通航影响小。

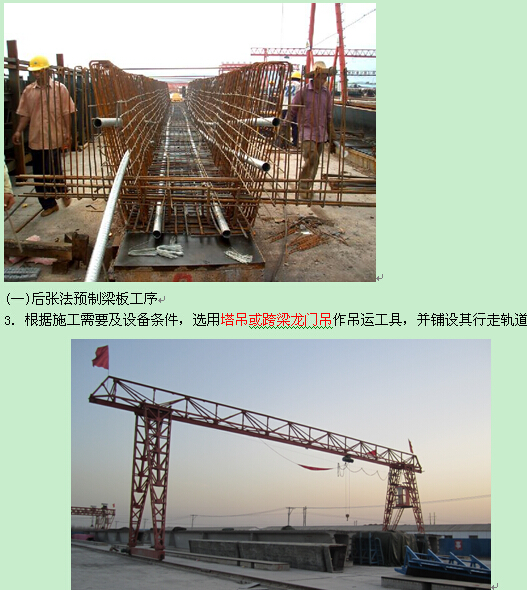

5.预制模板由钢板、型钢组焊而成，应有足够的强度、刚度和稳定性，尺寸规范、表面平整光洁、接缝紧密、不漏浆，试拼合格后，方可投入使用。
7.用龙门吊机将钢筋骨架吊装人模，绑扎隔板钢筋，埋设预埋件，在孔道两端及最低处设置压浆孔，在最高处设排气孔，安设锚垫板后，先安装端模，再安涂有脱模剂的钢侧模，统一紧固调整和必要的支撑后交验。
15.张拉使用的张拉机及油泵、锚、夹具配套使用，配套定期校验，以准确标定张拉力与压力表读数间的关系曲线。
16.按设计要求在两端同时对称张拉，张拉时千斤顶的作用线必须与预应力轴线重合，二端各项张拉操作必须一致。
17.预应力张拉采用应力控制，同时以伸长值作为校核。实际伸长值与理论伸长值之差应满足±6%
21.压浆使用压浆泵从梁最低点开始，在梁两端压浆孔各压浆一次，直至规定稠度的水泥浆充满整个孔道为止。
(二)后张法张拉时的施工要点
1.张拉时，构件混凝土强度应符合设计要求;设计无要求时，不应低于设计强度等级值的75%。当块体拼装构件的竖缝采用砂浆接缝时，砂浆强度不低于15MPa。
2.对预留孔道应用通孔器或压气、压水等方法进行检查。端部预埋铁板与锚具和垫板接触处的焊渣、毛刺、混凝土残渣等应清除干净。当采用先穿束的方法时用压气、压水较好。
3.对于短束用人工从一端向另一端穿束;对于较长束，应套上穿束器，由引线及牵引设备从另一端拉出。
5.预应力筋的张拉顺序应符合设计要求，当设计未规定时，可采取分批、分段对称张拉。
7.预应力筋张拉端的设置应符合设计要求，当设计无具体要求时，应符合：对于曲线预应力筋或长度大于等于25m的直线预应力筋，宜在两端张拉;对长度小于25m的直线预应力筋，可在一端张拉;曲线配筋的精轧螺纹钢筋应在两端张拉，直线配筋的精轧螺纹钢筋可在一端张拉;当同一截面中有多束一端张拉的预应力筋时，张拉端宜分别设置于构件的两端。应力筋采用两端张拉时，可先在一端张拉锚固后，再在另一端补足预应力值进行锚固。
8 .张拉程序按设计文件或技术规范的要求进行。设计无规定时，其张拉程序可按表1B413034 一 2 的规定进行。
9. 后张预应力筋断丝及滑丝不得超过表1B413034-3中规定的控制数。
10.预应力筋在张拉控制应力达到稳定后方可锚固。预应力筋锚固后的外露长度不宜小于30mm。
12.压浆用水泥浆的强度应符合设计规定，设计无具体规定时，应不低于30MPa。对截面较大的孔道，水泥浆中可掺人适量的细砂。
13.压浆时，对曲线孔道和竖向孔道应从最低点的压浆孔压人，由最高点的排气孔排气和泌水。压浆顺序宜先压注下层孔道。
15.对掺加外加剂泌水率较小的水泥浆，通过试验证明能达到孔道内饱满时，可采用一次压浆的方法;不掺外加剂的水泥浆，可采用二次压浆法，两次压浆的间隔时间宜为30～45min。
18.对需封锚的锚具，压浆后应先将其周围冲洗干净并对梁端混凝土凿毛，然后设置钢筋网浇筑封锚混凝土。封锚混凝土的强度应符合设计规定，一般不宜低于构件混凝土强度等级值的80%。必须严格控制封锚后的梁体长度。长期外露的锚具，应采取防锈措施。
例题：
1.主要起改善混凝土坍落度性能作用的外加剂是( A )。
A.减水剂 B.引气剂
C.缓凝剂 D.早强剂
2.采用满堂支架进行简支梁混凝土浇筑，合理的浇筑顺序是( B )。
A.先跨中后两端 B.先两端后跨中
C.从一侧开始向另一侧推进 D.多部位同时浇筑
3.某桥梁桥跨布置为9×30m，桥下地形起伏变化较大，墩身较高，该桥预制吊装施工不宜选用( )架设法。
A，简易型钢导梁 B.联合架桥机 C.双导梁架桥机 D.跨墩龙门架
答案;D
解析：D适用条件为：无水或浅水河滩，地形相对平坦、孔数较多的中型梁板的安装情况
4.关于预应力损失过大的原因的说法，正确的有( ABE )。
A.钢绞线松弛率超限 B.锚具下混凝土局部变形过大
C.混凝土强度降低 D.环境湿度偏小
E.孔道摩阻过大
5.下列预应力张拉要求中，错误的有( AD )。
A.有几套张拉设备时，可根据现场情况随机组合使用
B.进行张拉作业前，必须对千斤顶进行标定
C.当梁体混凝土强度达到设计规定的张拉强度时，方可进行张拉
D.预应力张拉以实际伸长量控制为主
E.预应力钢筋张拉时，应先调整到初应力再开始张拉和量测伸长值
