流水施工的表达方式
流水施工的表达方式除网络图外，主要有横道图和垂直图两种。
1. 流水施工的横道图表示法

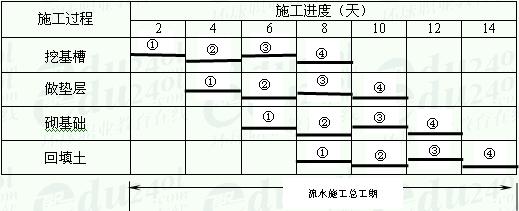

某基础工程流水施工的横道图表示法如图4.4.1所示。图中的横坐标表示流水施工的持续时间;纵坐标表示施工过程的名称或编号。n条带有编号的水平线段表示n个施工过程或专业工作队的施工进度安排，其编号①②……表示不同的施工段。
横道图表示法的优点是：绘图简单，施工过程及其先后顺序表达清楚，时间和空间状况形象直观，使用方便，因而被广泛用来表达施工进度计划。
图4.4.1 流水施工横道图表示法
2. 流水施工的垂直图表示法

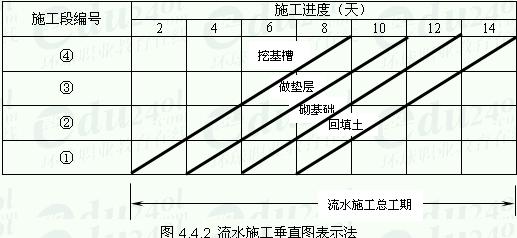

某基础工程流水施工的垂直图表示法如图4.4.2所示。图中的横坐标表示流水施工的持续时间;纵坐标表示流水施工所处的空间位置，即施工段的编号。n条斜向线段表示n个施工过程或专业工作队的施工进度。
垂直图表示法的优点是：施工过程及其先后顺序表达清楚，时间和空间状况形象直观，斜向进度线的斜率可以直观地表示出各施工过程的进展速度。但编制实际工程进度计划不如横道图方便。
