2012年造价工程师《技术与计量》(安装)第八章(5)

　　第三节 电气工程安装$lesson$

　　一、电气设备元件和材料使用程序

　　1.安装前的主要检查测试设备元件或材料外观质量、几何尺寸、电气性能或参数以及功能等;

　　2.把设备元件或材料按图纸和规范安装规定的位置;

　　3.电气人员按规范和图纸完成接线;

　　4.进行设备元件或其组成的系统机械性能或电气性能的调试及继电保护系统的整定和试验;

　　5.送电试运行。

　　二、变配电工程

　　(一)变电所的类别

　　根据变压器装设位置和环境的不同，可分为

　　--室内变电所(包括独立变电所，指变电所为一独立的建筑物;

　　--车间变电所，指位于车间内部)和室外变电所(包括露天变电所，指变压器位于露天地面上;

　　--柱上变电所，是指变压器用台架安装在电杆上，不设遮栏和围墙的变电所)两大类。

　　(二)变配电工程范围

　　(三)变配电工程的内容

　　变配电工程的内容主要是对上述四个室里所安装的全部电器设备而言，包括：

　　--变压器、各种高压电器和低压电器。

　　高压电器包括：高压开关柜、高压断路器、高压隔离开关、高压负荷开关、高压熔断器、高压避雷器等;

　　低压电器包括：低压配电屏、继电器屏、直流屏、控制屏、硅整流柜等;此外还包括室内电缆、接地母线、盘上高低压母线、室内照明等。

　　(四)变压器安装

　　1.变压器安装之前的外观检查 除建筑条件应满足安装需要外，重点应检查变压器的混凝土基础，轨距是否与变压器的轨距相一致。要求场地平整干净，道路通畅，为变压器搬运创造条件。安装前的外观检查如下：

　　(1)检查变压器与图纸上的型号、规格是否相符;油箱及所有附件应齐全，无锈蚀及机械损伤，密封应良好。

　　(2)变压器油箱及其所有附件应齐全，无锈蚀或机械损伤;油箱箱盖或钟罩法兰及封板的连接螺栓应齐全，坚固良好，无渗漏。浸入油中运输的附件，其油箱应无渗漏。

　　(3)油箱箱盖或钟罩法兰联接螺栓齐全，密封良好，无渗漏油现象;浸入油中运输的附件，其油箱应无渗漏油现象;充油套管的油位应正常、无渗漏，瓷体无损伤。

　　(4)充油套管的油位应正常，无渗油;充气运输的变压器、电抗器，油箱内应为正压，其压力为0.01～0.03Pa。

　　(5)充氮运输的变压器器身内应为正压，压力不应低于0.98×104Pa装有冲击记录仪的设备应检查并记录设备在运输和装卸中的受冲击情况。

　　(6) 滚轮轮距是否与基础铁轨轨距相吻合。

　　2.器身检查 变压器到达现场后应进行器身检查，器身检查可以吊罩或吊器身，或者不吊罩直接进入油箱内进行，当满足下列条件之一时，可不进行器身检查

　　(1)制造厂规定可不进行器身检查者;

　　(2)容量为1000kVA及以下，运输过程中无异常情况者;

　　(3)就地生产、仅作短途运输的变压器，如果事先参加了制造厂的器身总装而质量符合要求，且在运输过程中进行了有效的监督，无紧急制动、剧烈振动、冲击、严重颠簸等异常情况者。

　　3.变压器干燥

　　安装变压器是否需要进行干燥，应根据施工及验收规范的要求进行综合分析、判断后确定。

　　新装电力变压器及油浸电抗器不需干燥的条件是：变压器及电抗器注入合格绝缘油后，符合下列要求：

　　(1)绝缘油电气强度及微量水符合规定;

　　(2)绝缘油吸收比(或极化指数)符合规定;

　　(3)介质损耗角的正切值tg (%)符合规定。

　　4.变压器安装：变压器安装分室外、柱上、室内等三种场所。

　　(1)室外安装

　　-- 变压器、电压互感器、电流互感器、避雷器、隔离开关、断路器一般都装在室外。只有测量系统及保护系统开关柜、盘、屏等安装在室内。

　　装有继电器的变压器安装应使其顶盖沿着气体断路器气流方向以1%～1.5%的升高坡度(制造厂规定不需安装坡度除外)就位。

　　设备就位后，应将滚轮用能拆卸的制动装置加以固定。

　　(2)柱上安装

　　变压器容量一般都在320kVA以下，变压器台可根据容量大小选用杆型，有单杆台、双杆台和三杆台等。

　　变压器安装在离地面高度为2.5m以上的变压器台上，台架采用槽钢制作，变压器外壳、中性点和避雷器三者合用一组接地引下线接地装置。

　　接地极根数和土壤的电阻率有关，每组一般2～3根。

　　(3)室内安装

　　室内变压器安装在混凝土的变压器基础上时，基础上的构件和预埋件由土建施工用扁钢与钢筋焊接，这种安装方式适合于小容量变压器的安装。

　　(五)油断路器安装

　　--油断路器在运输吊装过程中不得倒置、碰撞或受到剧烈振动。

　　--多油断路器在运输时应处于合闸状态。

　　(六)隔离开关与负荷开关安装

　　负荷开关安装与隔离开关相同，可直接安装在墙上，也可安装在墙的支架上。

　　(七)避雷器安装

　　安装应严格按照规范的要求：

　　1.避雷器不得任意拆开，以免破坏密封和损坏元件;

　　2.普通阀型避雷器安装时，同相组合单元之间的非线性系数的差值应符合规范要求;

　　3.避雷器各连接处的金属接触表面，应除去氧化膜和油漆，并涂一层凡士林或复合脂。

　　安装方法：

　　--阀型避雷器应垂直安装。

　　--管型避雷器可倾斜安装，在多污秽地区安装时，还应增大倾斜角度。

　　--磁吹阀型避雷器组装时，其上下节位置应符合产品出厂的编号，切不可互换。

　　(八)漏电保护器的安装

　　1.漏电保护器应安装在进户线小配电盘上或照明配电箱内。安装在电度表之后，熔断器(或胶盖刀闸)之前。对于电磁式漏电保护器，也可装于熔断器之后。

　　2.所有照明线路导线，包括中性线在内，均须通过漏电保护器，且中性线必须与地绝缘。

　　3.电源进线必须接在漏电保护器的正上方、即外壳上标有"电源"或"进线"端;出线均接在下方，即标有"负载"或"出线"端。

　　4.安装漏电保护器后，不能拆除单相闸刀开关或瓷插、熔丝盒等。

　　--这样一是维修设备时有一个明显的断开点;二是在刀闸或瓷插中装有熔体起着短路或过载保护作用。

　　5.漏电保护器安装后若是始终合不上闸，应将保护器的"负载"端下的电线拆开(即将照明线拆下来)，说明用户线路对地漏电超过了额定漏电动作电流值，应该对线路进行整修，合格后才能送电。如果保护器"负载"端线路断开后仍不能合闸，则说明保护器有故障，应送有关部门进行修理。

　　6.漏电保护器在安装后：

　　--选带负荷分、合开关三次，不得出现误动作;

　　--再用试验按钮试验三次，应能正确动作(即自动跳闸，负载断电)。

　　--按动试验按钮，时间不要太长，以免烧坏保护器;然后用试验电阻接地试验一次，应能正确动作，自动切断负载端的电源。方法是：取一只7kΩ(200V/30mA=7.3kΩ)的试验电阻，一端接漏电保护器的相线输出端，另一端接触一下良好的接地装置(如水管)，保护器应立即动作。否则，此保护器为不合格产品，不能使用。严禁用相线(火线)直接碰触接地装置试验。

　　7.运行中的漏电保护器，每月至少用试验按钮试验一次，以检查保护器的动作性能是否正常。

　　(九)高压开关柜安装

　　--高压开关柜在地坪上安装。

　　--用螺栓连接固定时，槽钢与预埋底板焊接，再将扁钢焊接在槽钢上，然后在扁钢上钻孔，用螺栓连接固定。

　　--优点是易于调换新柜，便于维修;用点焊焊接固定时，先将槽钢与预埋底板进行焊接，然后将高压开关柜点焊在槽钢上。

　　(十)母线安装

　　母线分硬母线和软母线两种。

　　硬母线又称汇流排，软母线包括组合软母线。

　　--母线安装，其支持点的距离要求如下：低压母线不得大于900mm，高压母线不得大于700mm。低压母线垂直安装，且支持点间距无法满足要求时，应加装母线绝缘夹板。母线的连接有焊接和螺栓连接两种。母线排列次序及涂漆的颜色，应符合表8.3.1的要求。

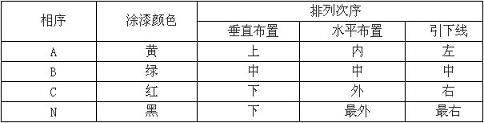

表8.3.1 母线排列次序及涂漆的颜色

　　(十一)静态交流不停电电源装置UPS安装(了解)

　　静态交流不停电电源装置(简称UPS)是一种高质量、高稳定性的独立电源装置。所谓不停电电源装置是指当市电突然停电时，该装置仍能保证交流电源不间断供电。

　　--由于UPS与市电电网经过直流储能环节隔离，排除了市电瞬变干扰，并能连续不断地提供与市电频率、电压、波形、相序相同的交流电，保证了重要设备安全可靠连续正常无干扰运行，它不受市电电源干扰的影响。
