　　第四节 常用电气和通讯材料

　　一、电气材料

　　(一) 电线

　　电线主要采用铜和铝制造，按照有、无绝缘分成两大类：裸电线和绝缘电线。

　　1. 裸电线

　　裸电线是没有绝缘层的电线，包括铜线、铝线、架空绞线、各种型线。裸电线主要用于户外架空，绝缘导线线芯、室内汇流排和配电柜、箱内连接等用。

　　2. 绝缘电线

　　绝缘电线用于电气设备、照明装置、电工仪表、输配电线路的连接等，它一般是由导电线芯、绝缘层和保护层组成。绝缘层的作用是防止漏电。

　　绝缘电线按绝缘材料可分为聚氯乙烯绝缘、聚乙烯绝缘、交联聚乙烯绝缘、橡皮绝缘和丁腈聚氯乙烯复合物绝缘等。电磁线也是一种绝缘线，它的绝缘层是涂漆或包缠纤维如丝包、玻璃丝及纸等。

　　(二)电力电缆

　　1. 电缆的型号表示法

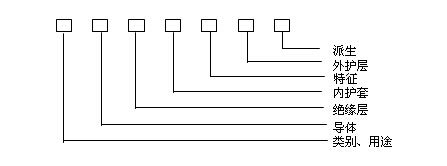

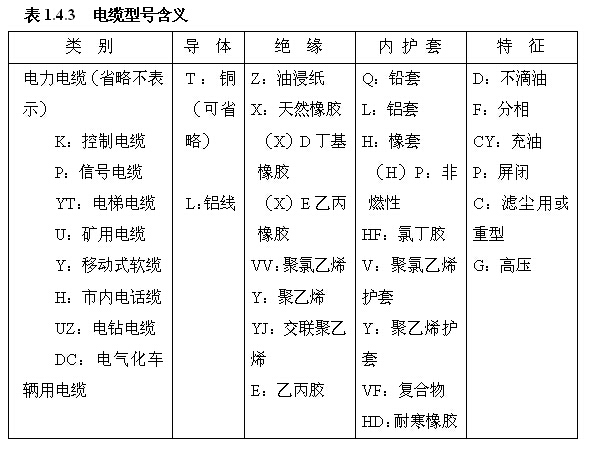

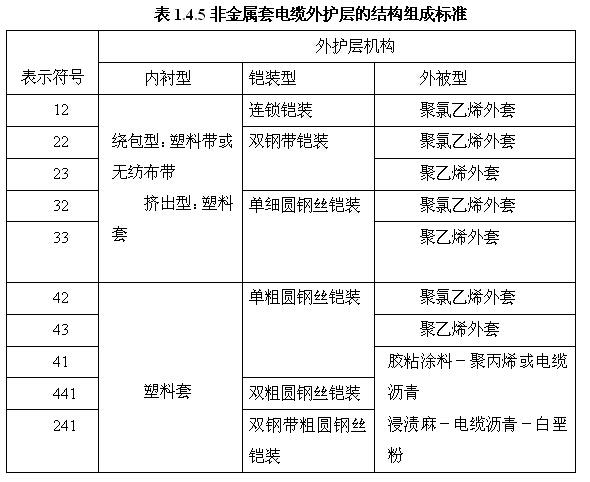

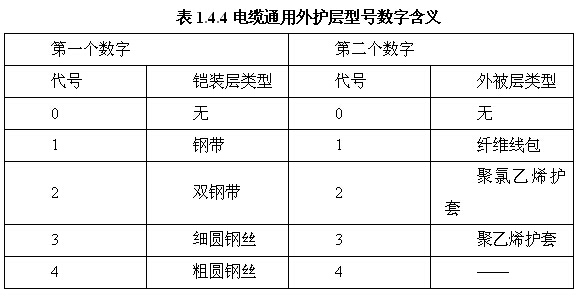

　　电缆型号的内容包含有：用途类别、绝缘材料、导体材料、铠装保护层等，电缆型号含义如表1.4.3所示，一般型号表示如下：

　　表示方法举例：

　　(1)ZQ21-3×50-10-250表示铜芯、纸绝缘、铅包、双钢带铠装、纤维外被层(如油麻)、三芯、50mm2、电压为10kV、长度为250m的电力电缆。

　　(2)YJLV22-3×120-10-300表示铝芯、交联聚乙烯绝缘、聚氯乙烯内护套、双钢带铠装、聚氯乙烯外护套、三芯、120mm2、电压10kV、长度为300m的电力电缆。

　　(3)VV22(3×25+1×16)表示铜芯、聚氯乙烯内护套、双钢带铠装、聚氯乙烯外护套、三芯25mm2、一芯16mm2的电力电缆。

　　在实际建筑工程中，一般优先选用交联聚乙烯电缆，其次用不滴油纸绝缘电缆，最后选普通油浸纸绝缘电缆。当电缆水平高差较大时，不宜使用粘性油浸纸绝缘电缆。工程中直埋电缆必需选用铠装电缆。

　　2. 几种常用电缆及其特性

　　(1)铜芯导体电力电缆其型号见表1.4.6所示。

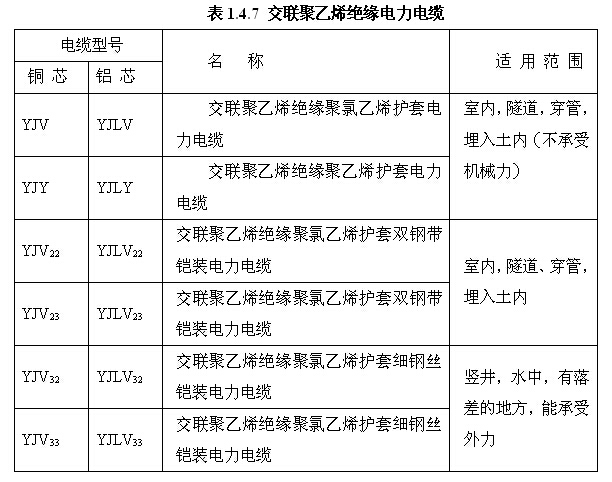

　　(2) 交联聚乙烯绝缘电力电缆

　　(3) 聚氯乙烯绝缘聚氯乙烯护套电力电缆技术数据

　　(三)控制及综合布线电缆

　　1. 控制电缆

　　控制电缆适用于交流50Hz，额定电压450/750V，600/1000V 及以下的工矿企业、现代化高层建筑等的远距离操作、控制、信号及保护测量回路。作为各类电气仪表及自动化仪表装置之间的连接线，起着传递各种电气信号、保障系统安全、可靠运行的作用。

　　2. 综合布线电缆

　　综合布线电缆用于传输语言、数据、影像和其他信息的标准结构化布线系统，其主要目的是在网络技术不断升级的条件下，仍能实现高速率数据的传输要求。只要各种传输信号的速率符合综合布线电缆规定的范围，则各种通信业务都可以使用综合布线系统。综合布线系统使语言和数据通信设备、交换设备和其他信息管理设备彼此连接。

　　综合布线系统使用的传输媒体有各种大对数铜缆和各类非屏蔽双绞线及屏蔽双绞线。

　　(四)母线及桥架

　　1. 母线

　　用途：母线是各级电压配电装置中的中间环节，它的作用是汇集、分配和传输电能。主要用于电厂发电机出线至主变压器、厂用变压器以及配电箱之间的电气主回路的连接，又称它为汇流排。

　　分类：母线分为裸母线和封闭母线两大类。裸母线分为两类：一类是软母线(多股铜绞线或钢芯铝线)用于电压较高(350kV 以上)的户外配电装置;另一种是硬母线，用于电压较低的户内外配电装置和配电箱之间电气回路的连接

　　二、有线通信线缆

　　(一)同轴电缆

　　电缆的芯线越粗，其损耗越小。所以，长距离传输多采用内导体粗的电缆。同轴电缆的损耗与工作频率的平方根成正比。电缆的衰减与温度有关，随着温度增高，其衰减值也增大。

　　(二)双绞线(双绞电缆)

　　双绞线是由两根绝缘的导体扭绞封装在一个绝缘外套中而形成的一种传输介质，通常以对为单位，并把它作为电缆的内核，根据用途不同，其芯线要覆以不同的护套。扭绞的目的是使对外的电磁辐射和遭受外部的电磁干扰减少到最小。

　　(三)光缆

　　(1)光纤结构

　　①多模光纤：中心玻璃芯较粗(50或62.5μm)，可传多种模式的光。多模光纤耦合光能量大，发散角度大，对光源的要求低，能用光谱较宽的发光二极管(LED)作光源，有较高的性能价格比。缺点是传输频带较单模光纤窄，多模光纤传输的距离比较近，一般只有几km。

　　②单模光纤：由于芯线特别细(约为10μm)，只能传一种模式的光，故称为单模光纤。单模光纤的优点是其模间色散很小，传输频带宽，适用于远程通讯，每km带宽可达10GHz。缺点是芯线细，耦合光能量较小，光纤与光源以及光纤与光纤之间的接口比多模光纤难;单模光纤只能与激光二极管(LD)光源配合使用，而不能与发散角度较大、光谱较宽的发光二极管(LED)配合使用。所以单模光纤的传输设备较贵。

　　(2)光缆的特点：

　　光缆的基本结构一般是由缆芯、加强钢丝、填充物和护套等几部分组成。

　　用光缆传输电视信号具有传输损耗小、频带宽、传输容量大、频率特性好、抗干扰能力强、安全可靠等优点，是有线电视信号传输技术手段的发展方向。

　　光纤只导光不导电，不怕雷击，也不需用接地保护，而且保密性好。光纤损耗小，一般短波长(0.85μm)的损耗为2～3dB/km，长波长(1.3μm)的损耗为0.5dB/km，波长(1.55μm)的损耗为0.2dB/km，且损耗和带宽不受环境温度影响。

　　例题1：在实际建筑工程中 , 一般优先选用的电缆为 ( ) 。

　　A. 聚氯乙烯绝缘电缆

　　B. 聚乙烯绝缘电缆

　　C. 交联聚乙烯绝缘电缆

　　D. 不滴油纸绝缘电缆

　　答案：C

　　解析：这道题的考点是电缆的选用原则。

　　在实际建筑工程中，一般优先选用交联聚乙烯电缆，其次用不滴油纸绝缘电缆，最后选普通油浸纸绝缘电缆。当电缆水平高差较大时，不宜使用粘性油浸纸绝缘电缆。工程中直埋电缆必需选用铠装电缆。
