试题五：安装（电气）

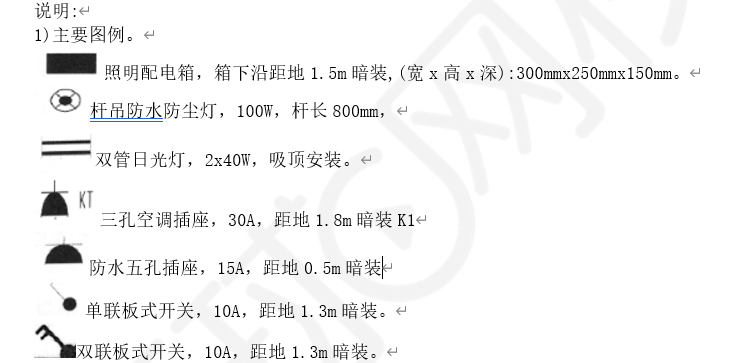

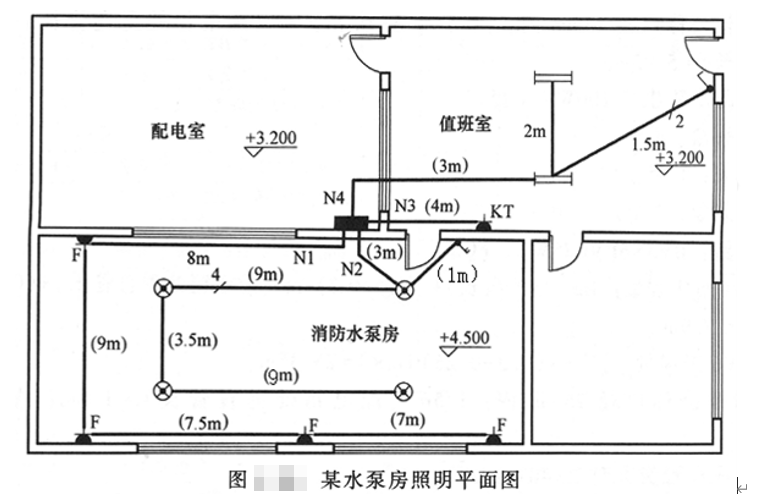

某工程消防水泵房部分电气照明安装如图所示

2)PVC管采用刚性阻燃冷弯电线管。

3)配电室和值班室室内净高均为3.20m，消防水泵房室内净高为4.5m，照明在顶棚内暗配管按0.1m考虑，插座暗配管深埋按0.3m考虑。

4)图中数值为配电管平均水平长度，垂直长度另计。

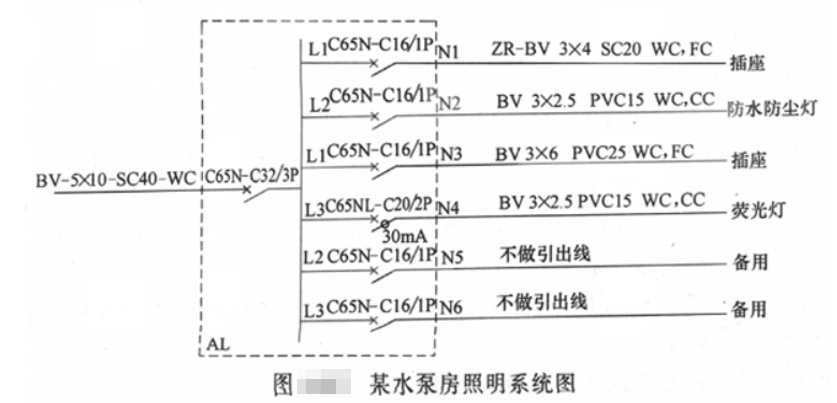

5)N1:ZR-BV3x4SC20 WC,FC；N2:BV3x2.5 PVC15 WC,CC；N3:BV3x6 PVC25 WC FC；N4:BV3x2.5 PVC15 WC，CC。

问题：

1.根据定额工程量计算规则，计算此照明配电工程中的配管、配线工程量。

注：计算结果均保留两位小数，以下四舍五入。

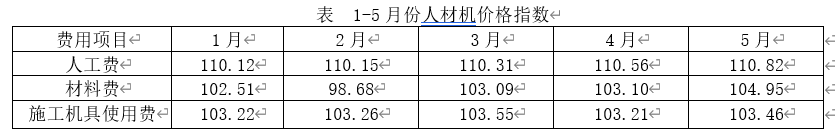

2.当年1月份按照实物量法编制了该工程的施工图预算，预算编制后于当年5月份进行招标，1-5月份该地区行政主管部门发布的人工费、材料费、施工机具使用费的价格指数如下表所示，计算调整后的预算费用。

已知1月份按照实物量法计算的人工费为25800.00元，材料费为68732.42元，施工机械使用费为13785.21元。

按照该工程所在地的省级行政部门发布的计价程序中的规定取费，安全生产措施费按不含安全生产措施费的税前工程造价3%计取;其他的措施项目费用的人材机费用合计按分部分项工程项目的(人工费+施工机具使用费)的8%计取，其中人工费、施工机具使用费分别占比为35%、10%。管理费和利润分别按人材机费用之和的6%和4%计取，按一般计税法，增值税税率按9%计取。

计算调整后的预算费用。

【参考答案】

1. 工程量计算。

(1)嵌入式配电箱(嵌入式、半周长1.m以内):1台。

(2)N1回路:ZR-BV3x4SC20WC，FC。

1)配管 SC20 工程量:

8m+9m+7.5m+7m(水平管长)+1.5m+0.3m(配电箱处垂直管长)+(0.3+0.5)mx7(插座处垂直管长)=38.9m。

2)配线 ZR-BV4 工程量:3x38.9m(配管工程量)+(0.3+0.25)mx3(配电箱预留长度)= 118.35m。

(3)N2回路:BV3x2.5 PVC15WC，CC

1)配管 PVC15 工程量:3m+1m+9m+3.5m+9m(水平管长)+(4.5-1.5-0.25+0.1)m(配电箱处垂直管长)+(4.5-1.3+0.1)m(开关处垂直管长)=31.65m。

2)配线 BV2.5工程量:[31.65m+(0.3+0.25)m(配电箱预留长度)]x3+9m=105.6m。

(4)N3回路:BV3x6PVC25WC，FC。

1)配管 PVC25 工程量:4m(水平管长)+(1.5+0.3)m(配电箱处垂直管长)+(0.3+1.8)m(插座处垂直管长)=7.9m。

2)配线BV6工程量:[7.9+(0.3+0.25)]mx3=25.35m。

(5)N4回路:BV3x2.5 PVC15WC，CC。

1)配管 PVC15 工程量:3m+2m+1.5m(水平管长)+(3.2-1.5-0.25+0.1)m(配电箱处垂直管长)+(3.2-1.3+0.1)m(开关处垂直管长)=10.05m。

2)配线 BV2.5 工程量:[10.05+(0.3+0.25)]mx3-(1.5+3.2-1.3+0.1)m(开关至单联开关水平长+开关处垂直长)=28.3m。

2.

预算费用调整计算如下:

. 调整分部分项工程项目人材机费用（使用5月价格指数）

人工费调整= 原人工费 × (5月人工费指数 / 1月人工费指数)= 25,800.00 × (110.82 / 110.12)= 25,800.00 × 1.006348=25,963.78元

材料费调整= 原材料费 × (5月材料费指数 / 1月材料费指数)= 68,732.42 × (104.95 / 102.51)= 68,732.42 × 1.023806=70,368.66元

施工机具使用费调整= 原施工机具使用费 × (5月施工机具使用费指数 / 1月施工机具使用费指数)= 13,785.21 × (103.46 / 103.22)= 13,785.21 × 1.002325=13,817.26元

分部分项人材机费用合计= 25,963.78 + 70,368.66 + 13,817.26=110,149.70元

2. 计算措施项目人材机费用

其他措施项目人材机费用= 分部分项工程项目的（人工费+ 施工机具使用费） × 8%= (25,963.78 + 13,817.26) × 8%= 39,781.04 × 8%=3,182.48元

安全生产措施费人材机费用= （分部分项人材机费用 + 其他措施项目人材机费用） × 3%= (110,149.70 + 3,182.48) × 3%= 113,332.18 × 3%=3,399.97元

3. 计算人材机费用总和

人材机费用总和= 分部分项人材机费用 + 其他措施项目人材机费用 + 安全生产措施费人材机费用= 110,149.70 + 3,182.48 + 3,399.97=116,732.15元

4. 计算管理费和利润

管理费和利润= 人材机费用总和 × (6% + 4%)= 116,732.15 × 10%=11,673.22元

5. 计算增值税

增值税计税基础= 人材机费用总和 + 管理费和利润= 116,732.15 + 11,673.22= 128,405.37元

增值税= 计税基础 × 9%= 128,405.37 × 9%=11,556.48元

6. 计算总预算费用

总预算费用= 人材机费用总和 + 管理费和利润 + 增值税= 116,732.15 + 11,673.22 + 11,556.48=139,961.85元
