将交流电转变为直流电称为整流。实现整流的电路称为整流电路。
1.半波整流电路
1)整流原理

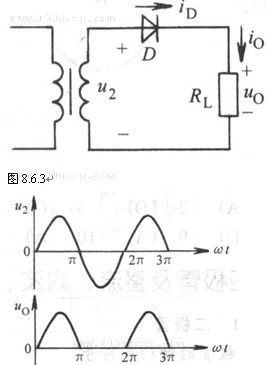

半波整流电路如图8.6.3所示，由变压器和二极管组成。变压器副边的交流电压u2在0～π期间为正，二极管D导通，如果忽略正向电压降，负载电阻RL两端的电压uO等于u2;交流电压u2在π～2π期间为负，二极管D截止，负载电阻RL两端的电压uO为0;以后时间与0～2π重复，如图8.6.4所示。这样，在负载电阻RL两端的电压uO便是一个直流电压(没有负值)。由于uO只在交流电压u2的正半周出现，因而称为半波整流。
图8.6.4
2)输出电压和输出电流的计算
由图8.6.4可知，输出电压和输出电流均是半波变化的，其大小用平均值衡量。设u2=√2U0 sin wt输出电压平均值
