【背景资料】

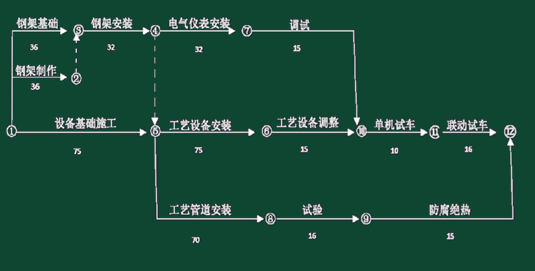

建设单位通过招标与施工单位签订了某工业项目的施工合同，主要工作内容包括设备基础、钢架基础、设备钢架制作安装、工艺设备、工艺管道、电气和仪表设备安装等。开工前施工单位按照合同约定向建设单位提交了施工进度计划（如图）。

施工单位在组织土方开挖、余土外运时，开挖现场、厂外临时堆土及运输道路上经常是尘土飞扬，运送土方的汽车也存在漏土现象。

在使用250t履带吊进行大型工艺设备吊装作业时，250t履带吊的车身突然发生倾斜，起重指挥人员立即停止了吊装作业，经检查发现履带吊的右侧腹带前部的地面出现了下陷，施工单位立即组织人员进行了妥善处理。

在蒸汽主管道上安装流量取源部件时，施工单位发现图纸所示的安装位置的直管段长度不符合设计要求，立即通知了建设单位，建设单位通过设计变更修改了流量取源部件的安装位置，使该部件的安装工作顺利进行。

【问题】

1.用节点代号表示施工进度计划的关键线路。该施工进度计划的总工期是多少？

2.在土方开挖施工过程中，需要采取哪些环境保护措施？

3.250t履带吊进行大型工艺设备吊装作业时，吊车的工作位置地面有哪些要求？

4.安装流量取源部件的管道直管段应符合哪些要求？

1.关键线路①-⑤-⑥-⑩-⑪-⑫。总工期191。

2.（1）运送土方、垃圾、设备及建筑材料等，不污损场外道路。运输容易散落、飞扬、流漏的物料的车辆，必须采取措施封闭严密，施工现场出口应设置洗车设施，保证开出现场车辆的清洁。

（2）土方作业阶段，采取洒水、覆盖等措施，达到作业区目测扬尘高度小于1.5m，不扩散到场区外。

3.（1）流动式起重机必须在水平坚硬的地面上进行吊装作业。吊车的工作位置(包括吊车行走路线)的地基需进行处理。设备吊装作业地面应参考项目所在地地质资料，依据吊装区域地面实际地耐力检测结果，当地耐力不能满足时应采取地基处理措施。

（2）根据地基土质情况或以测定的地面耐压力为依据，采用合适的方法进行处理。在复杂地基上吊装重型设备，应请专业人员对基础进行专门设计，并编制地基处理方案。设备吊装中常用的地基处理方法有碾压法、强夯法（强夯置换法）、桩基法。

（3）处理后的地基应做耐压力测试，常用压重法或请第三方测试机构进行测试。

4.（1）流量取源部件上、下游直管段的最小长度，应符合设计文件的规定。

（2）在上、下游直管段的最小长度范围内，不得设置其他取源部件或检测元件。

（3）直管段内表面应清洁，无凹坑和突出物。

（4）采用均压环取压时，取压孔应在同一截面上均匀设置，且上、下游取压孔的数量应相等 。
