室内采暖管道安装：立管工程量计算实例
浏览
收藏

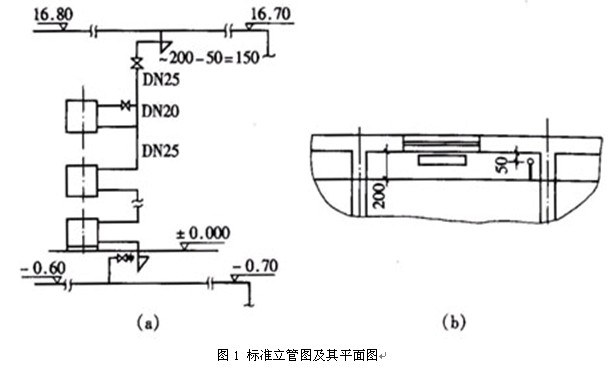

某六层住宅楼采暖系统标准立管及其平面如图11所示，层高2.9m，用辐射对流TFDⅡ型散热器落地安装，供水干管始、末端标高分别为16.70m、16.80m，回水干管设在地沟内，始、末端标高分别为-0.60m、-0.70m，供、回水干管距内内面均为200mm，计算此立管的工程量。
解：①供水干管平均标高为(16.7+16.8)/2=16.75m
②回水干管平均标高为-(0.6+0.7)/2=-0.65m
③查图集知该散热器进出水口中心距离为600mm
④确定立管中心至墙表面为50mm
⑤立管工程量为：(地沟内的管一般需做保温，所以单独计算)
地下部分：DN25焊接钢管1.1m
0.65+0.2-0.05+0.3(标准做法)=1.1m
地上部分：
DN25焊接钢管13.6m
16.75+0.2-0.05+0.3-0.6×6=13.6m
DN20焊接钢管0.6m(跨越管的长度)
⑵按立管图计算
按立管图分别统计不同管径的立管数量和总数量，设某工程立管总根数为30根(所有立管均与标准立管相同)，其中DN15的8根，DN20的14根，DN25的8根，则此工程立管工程量为：
①先分规格计算
8根DN25立管
DN25焊接钢管的长度：13.6×8=108.8m
DN20焊接钢管的长度：0.6×8=4.8m
14根DN20立管
DN20焊接钢管的长度：13.6×14=190.8m
DN15焊接钢管的长度：0.6×14=8.4m
8根DN15立管
DN15焊接钢管的长度：(13.6+0.6)×14=113.6m
②将同规格的钢管进行汇总
DN25焊接钢管：108.8m
DN20焊接钢管：4.8+190.4=195.2m
DN15焊接钢管：8.4+113.6=122m
