【背景资料】

某商店一层火灾报警系统工程有关背景资料如下：

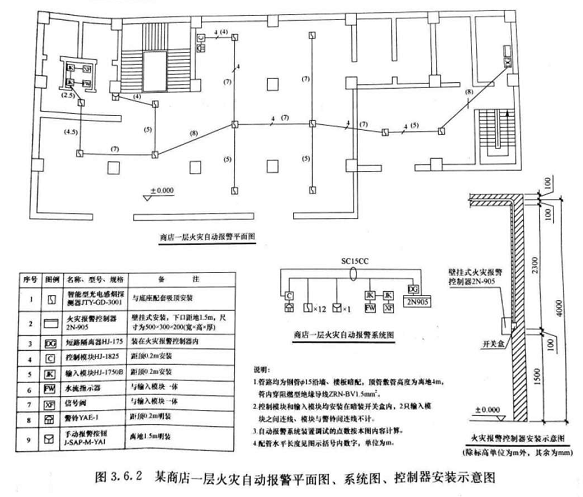

（1）某商店一层火灾自动报警平面图、系统图、控制器安装示意图如图所示。图中凡是未标注芯线的均为2根线。

（2）火灾报警系统的相关分部分项工程量清单统一项目编码见表1.1.1。

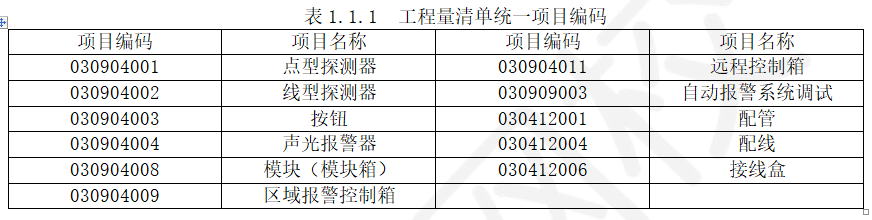

表1.1.1  工程量清单统一项目编码

【问题】

（1）根据图1.1.1所示，列式计算电气配管和电气配线的工程量。

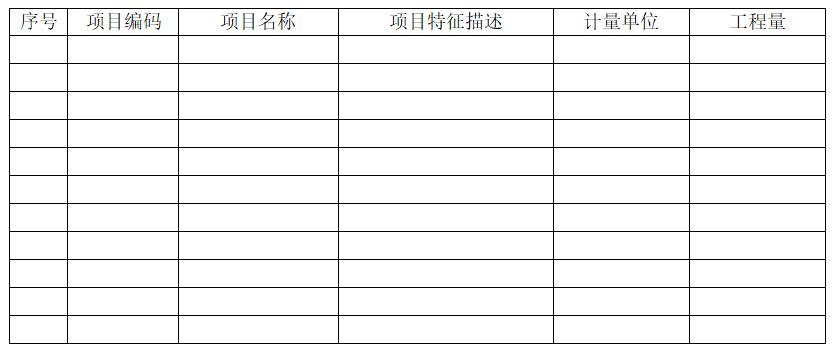

（2）根据图1.1.1、表1.1.1统一项目编码，按《通用安装工程工程量清单计算规范》的规定，计算分部分项工程量清单计价表，填入下表。

【参考答案】

1.计算分部分项工程量

（1）各项目工程量DN15钢管

（4-1.5-0.1）（火灾报警控制器立管）+8+5+7+7+5+7+7+4+（0.2+0.1）（控制模块和警铃立管）+5+8+5+4+（4-1.5）（手动报警按钮立管）+7+4.5+2.5+（0.2+0.1）（输入模块立管）=91.5m

（2）ZRN-BV1.5阻燃导线穿管

四线：[（4-1.5-0.1）+8+5+7+7+7+4+（0.2+0.1）]×4=162.8m

二线：[7+5+5+8+5+4+（4-1.5）+7+4.5+2.5+（0.2+0.1）]×2=101.6m

总计：101.6+162.8+（0.5+0.3）×4=267.6m

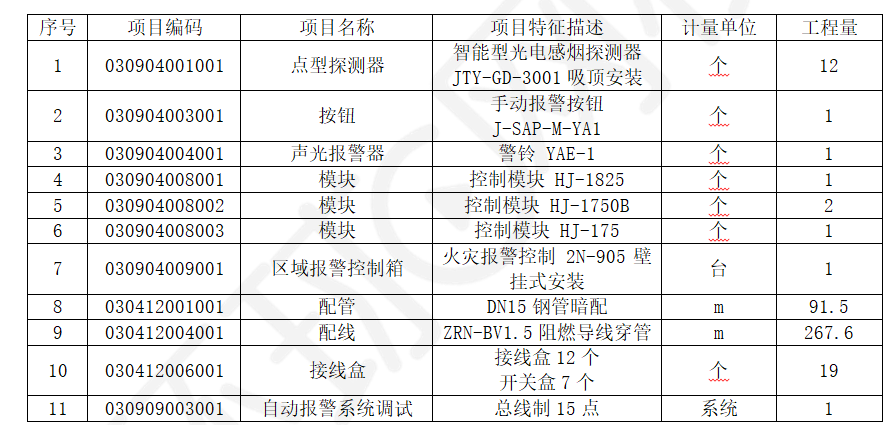

2.编制分部分项清单表，如下所示。
