(2)钢板与角钢连接焊缝计算
1)角钢用侧缝连接时
由于角钢截面形心到肢背和肢尖的距离不相等，靠近形心的肢背焊缝受力大，故侧缝的直角角焊缝按下式计算

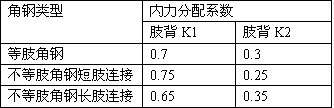

式中 Kl、K2——焊缝内力分配系数，按下表取用;
hf1、hf2——分别为肢背、肢尖的焊脚尺寸;
lw1、1w2——分别为肢背、肢尖的焊缝计算长度，每条焊缝为实际长度减去2hf。
2)角钢用三面围焊时
计算时既要照顾到焊缝形心线基本上与角钢形心线一致，又要考虑到侧缝与端缝计算的区别。计算公式如下：
式中 hf3——端缝的焊脚尺寸;
lw3——端缝的焊缝计算长度，1w3=b;
3)角钢用L形围焊时
端缝与肢背焊缝受力为：
N3=2K2N
N1=(K1-K2)N (15-3-21)
L形围焊角焊缝计算公式为：
