(三)自由度、约束和对象
物体运动时的独立几何参数数目称为自由度。例如一个点在平面内的自由度为2，一个刚片在平面内的自由度为3。
减少体系独立运动参数的装置称为约束，被约束的物体称为对象。使体系减少一个独立运动参数的装置称为一个约束。例如一根链杆相当于一个约束;一个连接两个刚片的单铰相当于二个约束;一个连接n个刚片的复铰相当于n—1个单铰;一个连接二个刚片的单刚性节点相当于三个约束;一个连接n个刚片的复刚性节点相当于n—1个单刚性节点。
一个平面体系的自由度w可按下式确定
W=3n—2H—R

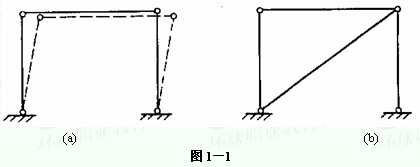

其中n为体系中的刚片总数，H、R分别为体系中的单铰总数和支杆总数。例如图1-1所示体系的自由度分别为1和0。自由度大于零的体系一定是几何可变的。自由度等于零及小于零的体系，可能是几何不变的也可能是几何可变的，要根据体系中的约束布置情况确定。
(四)必要约束和多余约束
如果在体系中增加一个约束，体系减少一个独立的运动参数，则此约束称为必要约束。如果在体系中增加一个约束，体系的独立运动参数并不减少，则此约束称为多余约束。平面内一个无铰的刚性闭合杆(或称单闭合杆)具有三个多余约束。
