[结构工程师]结构力学考点辅导第一节-3

　　(五)等效代替

　　1.等效刚片

　　几何组成分析时，一个内部几何不变的平面体系，可用一个相应的刚片来代替，此刚片称为等效刚片。

　　2.等效链杆

　　几何组成分析时，一根两端为铰的非直线形杆件，可用一根相应的两端为铰的直线形 链杆来代替，此直线形链杆称为等效链杆。

　　3.虚铰

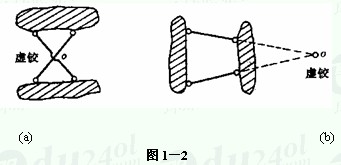

　　连接两个刚片的两根链杆的交叉点或其延长线的交点称为虚铰(如图1-2)。两根链杆对两个刚片运动的约束效果与相应的虚铰是等效的。
