[结构工程师]结构力学考点辅导第一节-8

　　四、直杆内力图的特征

　　在直杆中，根据荷载集度q，弯矩M、剪力V之间的微分关系dV/dx=q，dM/dx=V、d2M/dx2=q，可推出荷载与内力图的一些对应关系，这些对应关系构成了弯矩图与剪力图的形状特征(表2—1)。

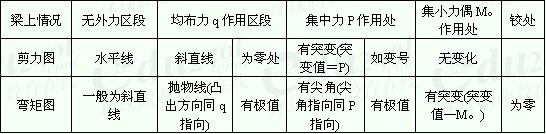

　　表2—1

　　注意到截面上轴力与剪力是互相垂直的，只要根据剪力图的特征，并结合杆件上的荷载情况，就可得到轴力图的特征。熟悉掌握内力图的特征，便于绘制和校核内力图。
