(三)三铰刚架的内力计算
分析图2—9a所示的三铰刚架，绘制其弯矩、剪力、轴力图。
1.计算支座反力
计算三铰刚架的支座反力与三铰拱是类似的，除了应用三个整体平衡条件外，还需要利用铰C处弯矩等于零的条件。经计算得
HA=1.33qa;VA=24qa
HB=13.33qa;VB=46qa
2.计算各杆端截面内力并绘制内力图

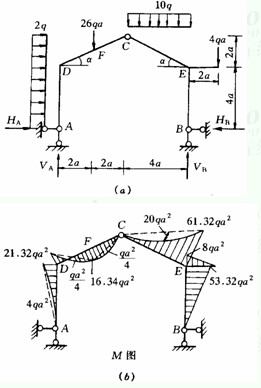

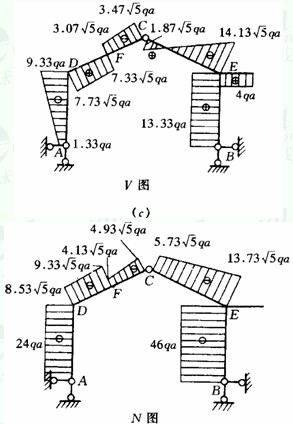

支座反力求出后，各杆端截面内力计算及各内力图的绘制方法，与前述简支刚架的方 法都是相同的，得出的M、V、N图，分别如图2-9b、c、d所示。
( d )
图2-9
