八、静定平面桁架
(一)理想平面桁架的假定及其按几何组成的分类。

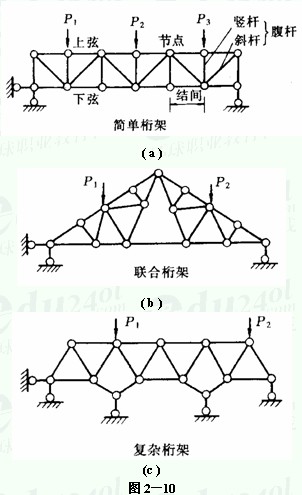

理想桁架应满足下面三个假定：1.各结点均为无摩擦的理想铰;2.各杆件轴线均为 直杆，且各通过铰的几何中心;3.荷载都作用在结点上。如图2—l0a、b、c所示平面桁架均为理想桁架。
符合上述假定的理想桁架的各杆只承受轴向力，横截面上只产生均匀的法向应力，与梁相比，受力合理，用料经济，自重较轻，可跨越较大的跨度。
不符合上述假定的桁架，在杆件中会产生弯曲次应力，理论分析和实验表明，当桁架的杆件比较细长时，这种次应力与由轴力引起的应力相比所占比例不大。
桁架按其几何组成可分为：
简单桁架——从仅由三根杆件组成的三角形铰接单元出发，根据两元片规则，逐次扩展形成的桁架，如图2-10a所示。
联合桁架——由两个或两个以上的简单桁架联合组成的桁架，如图2-10b所示。
复杂桁架——不属于上述两类的桁架，如图2-10c所示。
桁架的有关术语表示在图2-10a中。
