四、节点(间接)荷载作用下的影响线

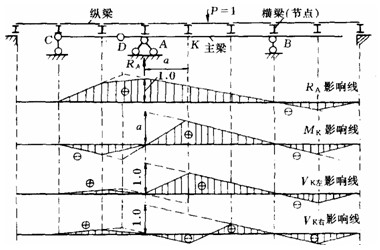

图5—3所示结构，荷载通过纵梁、横梁(节点)传至主梁，主梁承受的是节点(间接)荷载。当P=1在相邻两个横梁间移动时，主梁某量值按直线变化;而当P=1作用在节点上时，相当于直接作用在主梁上，所以这种主梁某量值的影响线可按下法求作：
先作主梁某量值在直接荷载作用下的影响线，并用虚线表示;然后从各节点引竖线与直接荷载作用下的影响线相交，并将各相邻相交点用直线相连，就得到结点荷载作用下的影响 线。图5—3所示主梁的影响线如图示。
图5-3
