五、静定梁式桁架的影响线
根据下面几个要点就不难用静力法作出桁架有关量值的影响线。
(1)静定梁式桁架的反力影响线与相应静定梁的反力影响线相同。
(2)桁架承受的移动荷载是通过结点传至桁架的，仍可应用前述求作结点荷载作用下 影响线的方法，绘制桁架杆件的内力影响线。
(3)先用结点法和截面法建立桁架杆件内力的影响线方程，再根据方程作出影响线。
(4)桁架的承载形式有上承(荷载在上弦移动)和下承(荷载在下弦移动)之分。当上承或下承时，桁架中有些杆件的内力影响线是不同的。

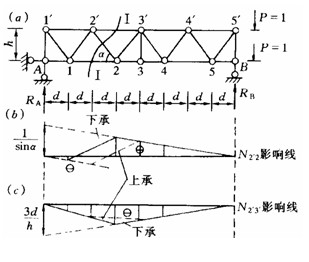

图5—4a所示梁式桁架，设荷载在下弦或上弦移动。其反力影响线与相应简支梁的反力影响线相同。用静力法作出的影响线如图所示。
图5-4
